Divers Fraisages

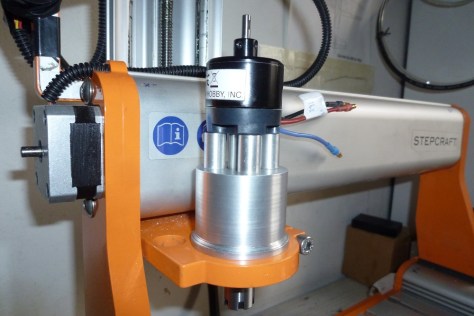

P1030880

ma broche fabrication personnelle ne chauffe pas ne vibre pas fraise bien et pas chère….

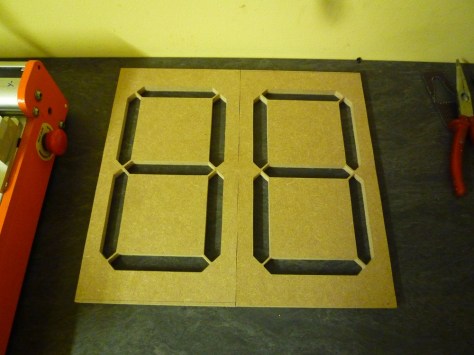

chiffre a led geant technistub

Fraisage pour la technistub Mulhouse LED Chiffre géant…

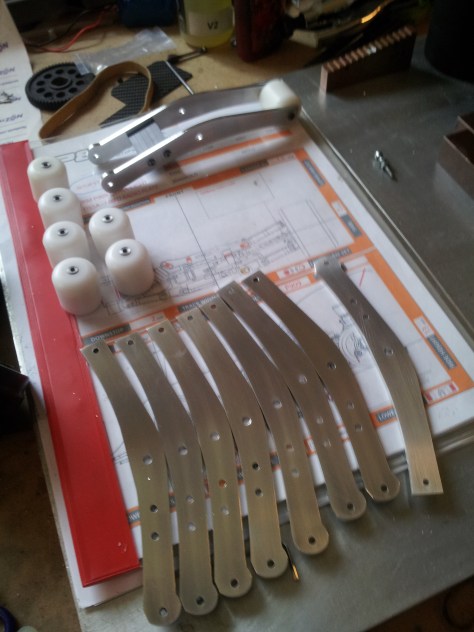

20150526_172445

dispositif anti cabrage motos rc

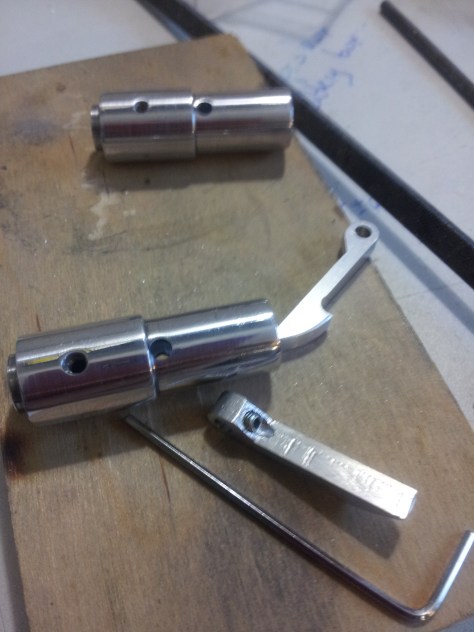

20150301_103723

Dispositif de maintient de roue machine à traiter les pneus 1/8 piste

Quelques une de mes réalisations

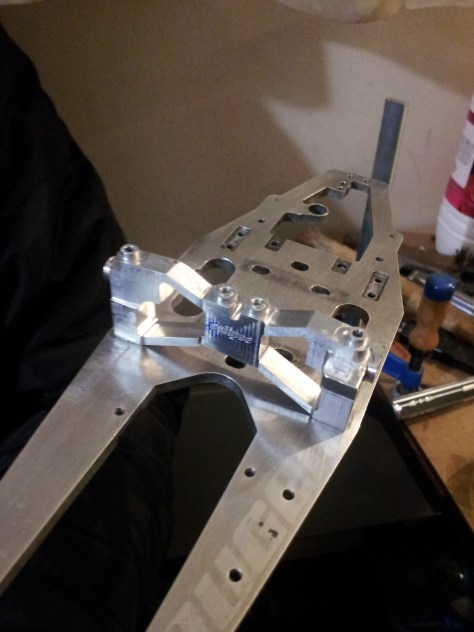

20150418_214529

Voici le support platine pour une mugen mrx5 monté

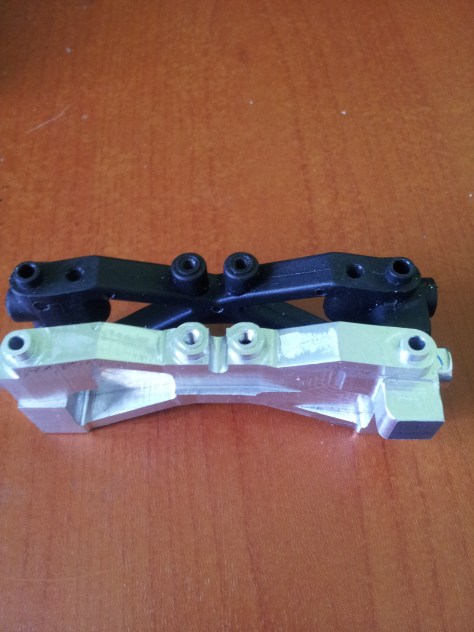

20150418_123449

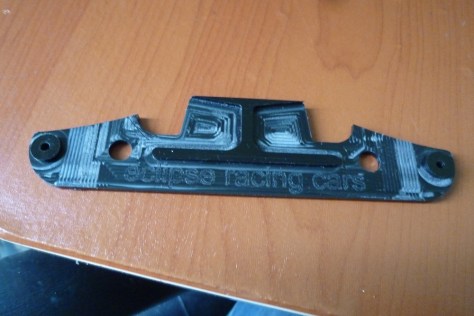

P1030813

pare choc 1/12 en pom

P1030738

copie d’une VCS

P1030690

tendeur de courroie space

P1030789

support platine mrx 5

tour a pneus

tour à pneus (1994)

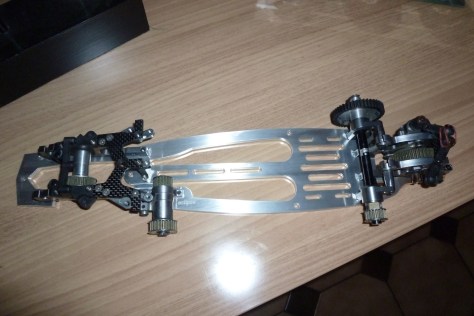

P1030820

chassis serpent viper pour electrique (2015)



divers 005

Chassis Space

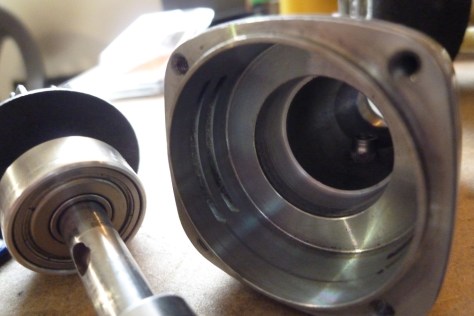

P1030764

modif Proxxon

assan 3 014

modif radio 2.4 giga

Broche HF perso fonctionne très bien à moindre cout….

petit testeur de servos + controleur  60A + alim de pc+ mandrin de broche made in china et Hop

P1030880



Le support de platine pour mugen mrx 5 opérationnel

6 réflexions sur “Divers Fraisages

  1. toriiblog dit :

    belles pièces de modelisme! pouvez vous me donner des infos sur votre broche « maison »?

    • claude1956 dit :

      Bonjour, et merci pour votre intérêt que dire pour ma broche c’est simple à faire il faut tourner la pièce (je peux vous donner les cotes) si vous en avez la possibilité et trouver le mandrin à pince adéquat environ 13 euros la broche rectifiée au dia 6mm et deux pinces et clef de serrage port compris. Quelques roulements 12x6x6 un contrôleur 60Amp genre pulso et une alim prix de revient 50 euros ma stepcraft m’à couté 450 Euros et je ne l’utilise même pas…

      • toriiblog dit :

        merci pour cette réponse, comme vous dites il faut pouvoir tourner une pièce! moi j’ai raté une belle occasion pour m’acheter une CNC alors je cherche encore!

  2. claude1956 dit :

    essayez de trouver un fablab par chez vous ils ont parfois des machines outils.
    Moi des que j’ai un peu de temps je fabriquerai quelques broches…

  3. hva pothusqy dit :

    le chassis est magnifique! y à du taf^^
    en temps d’usinage plus de 15 heures non?
    des passes de combien 1/10eme ? bravo pour vos réalisation avec cette stepcraft

    • claude1956 dit :

      Passe de Z-0.3mm par tour de découpe du profil c’est assez long avec une avance de 200 mm/mn 2h de boulot précision au 1/10e fraise Ø 3mm deux dent coupe alu, mais je suis pas pressé…
