coucou me voici me voila avec encore mes anciennes jambes…..bien plus longues mais je tombais toujours…alors à présent je suis un peu raccourci…hi hi,vous pouvez me visualiser tout en bas de cette page il y a deux petits films…à bientôt

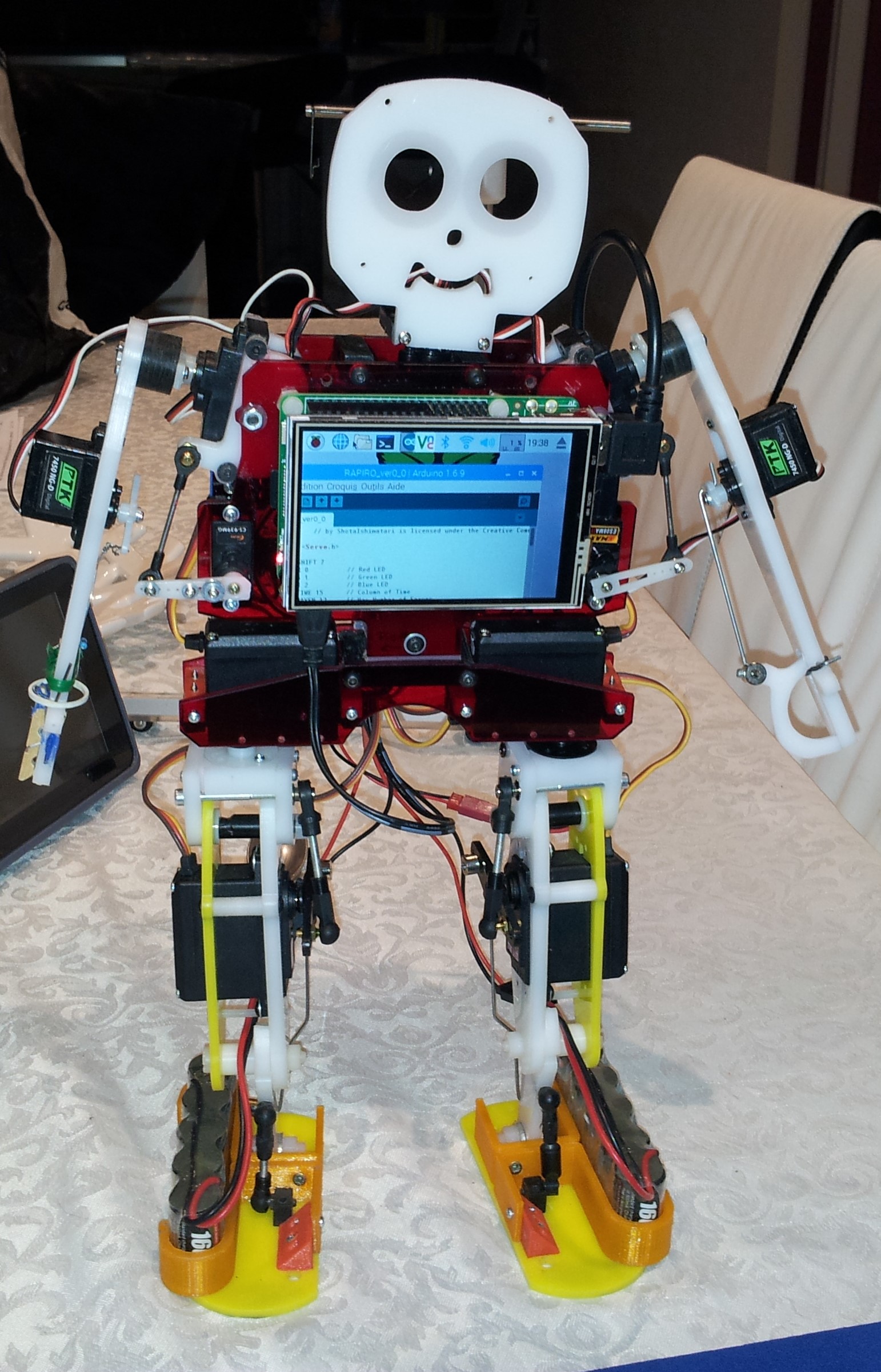

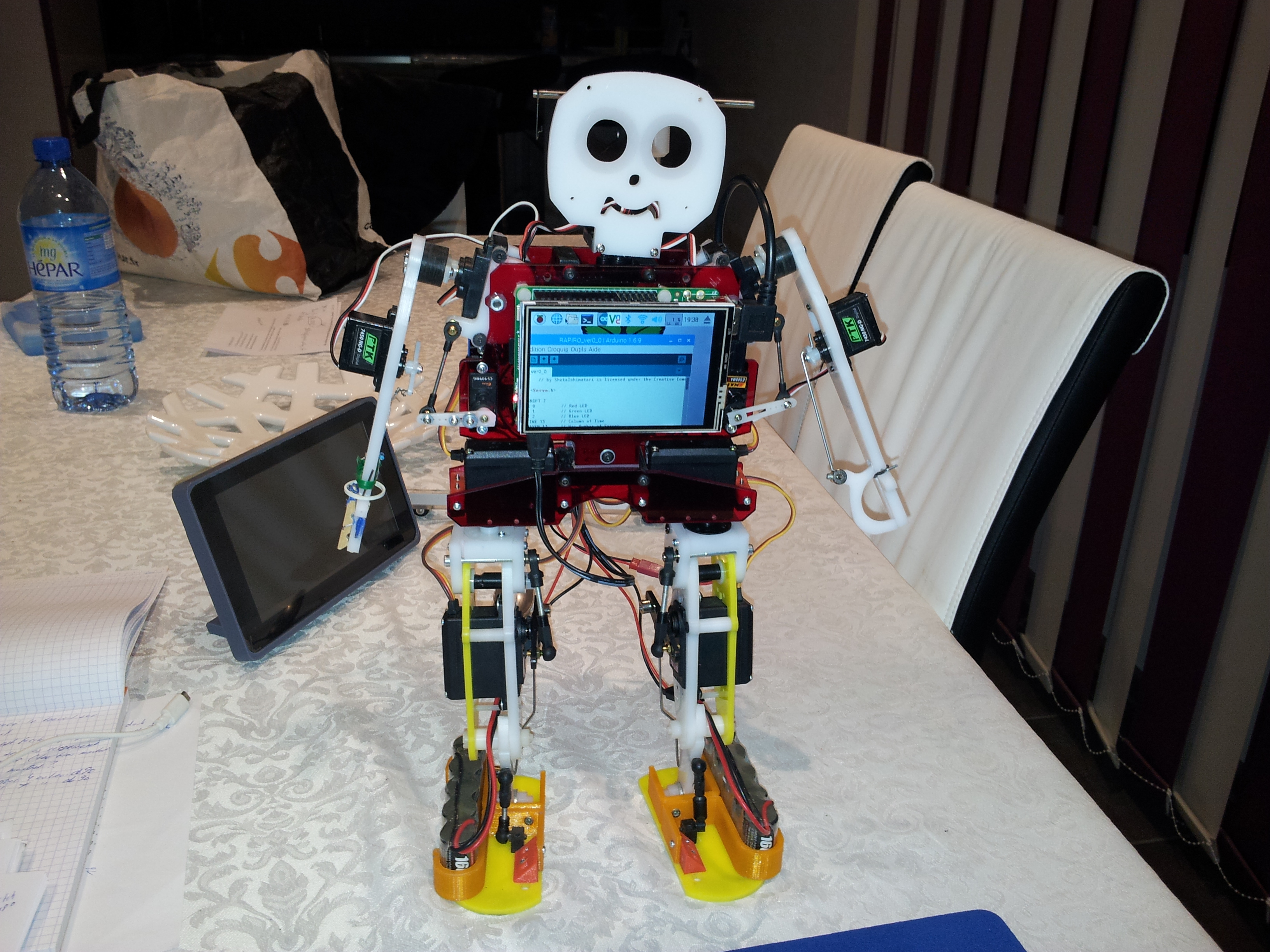

La version finale et conforme à celle sur la vidéo en mouvement de cro-mignon en fin d’article lien youtube et conforme aux plans pdf joints.Actuellement des nouvelles mains articulées sont à l’essai…

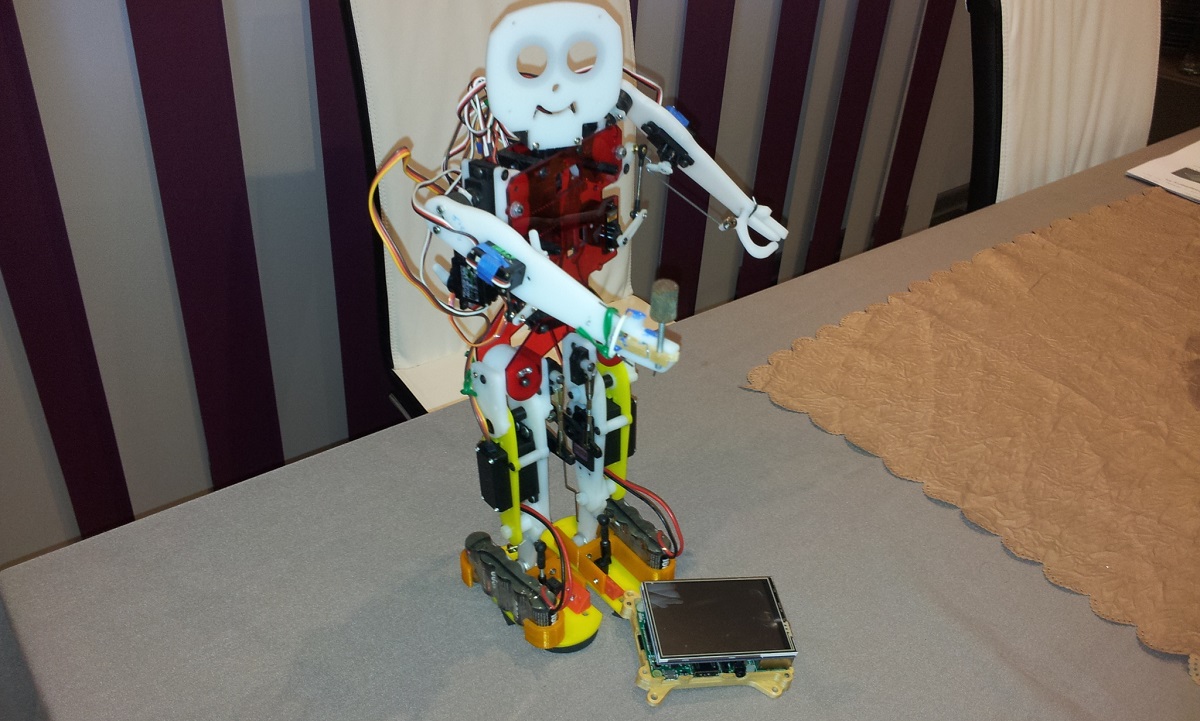

ET voila je suis bientôt autonome , encore un peu de boulot de découpe plastique et de fixation et de paramètrage d’ecran, de branchement électriques pour le reste …se sera la programmation plus fine pour la marche,car les fonctions, tête, bras, mains sont toutes OK..

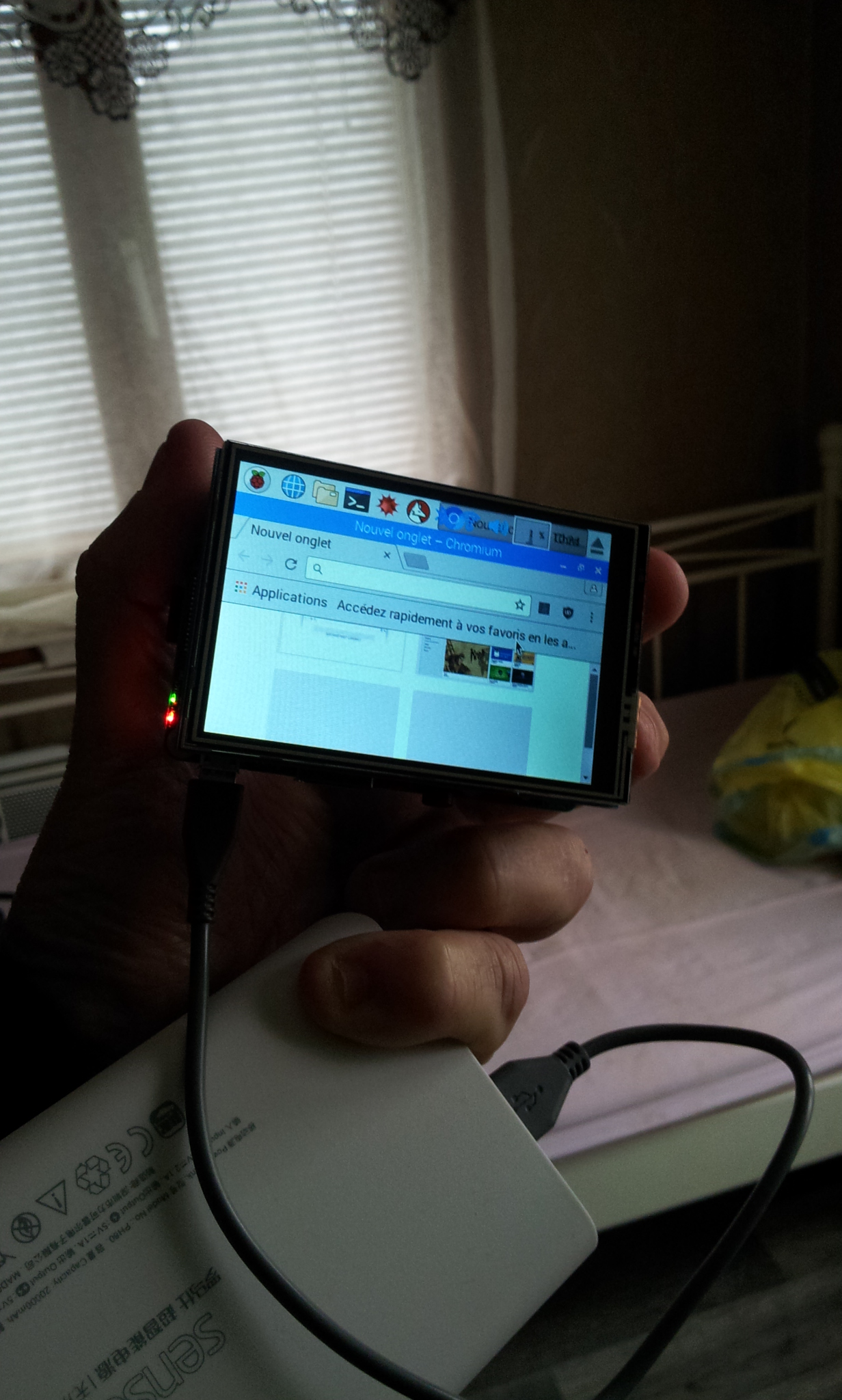

Voici l’ecran 3.5i nch que j’ai préparé sur un raspberry pi 3 pour communication bluethooth avec cro… il remplacera il pi2

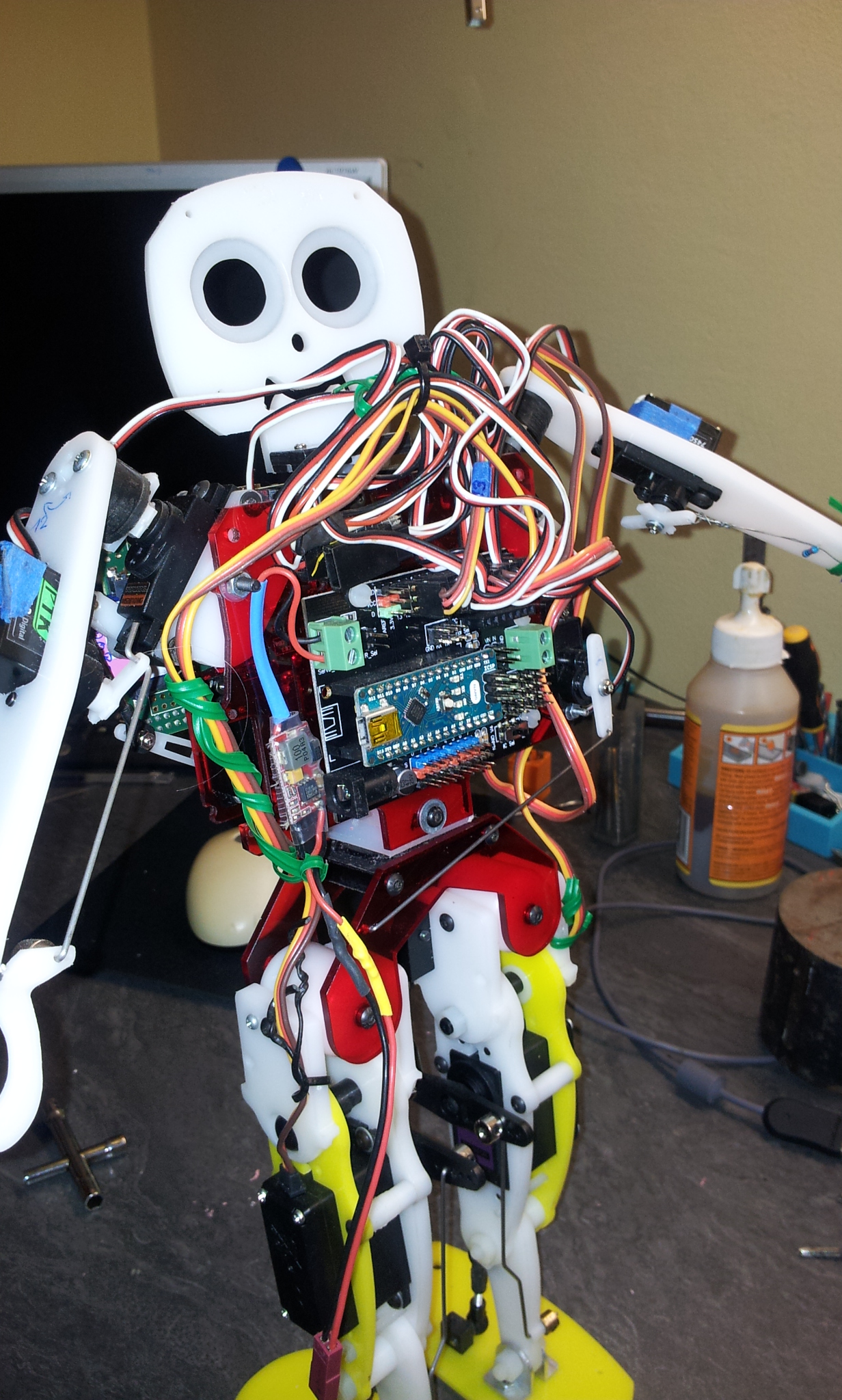

et cette vue de dos…mon shield avec mon arduino nano…bientôt je serai libre plus de connectique par fil…j’aurai même la parole vouaaaa!!!

voici mon ventre avec mon raspberry il me manque encore l’ecran:LCD-PI43

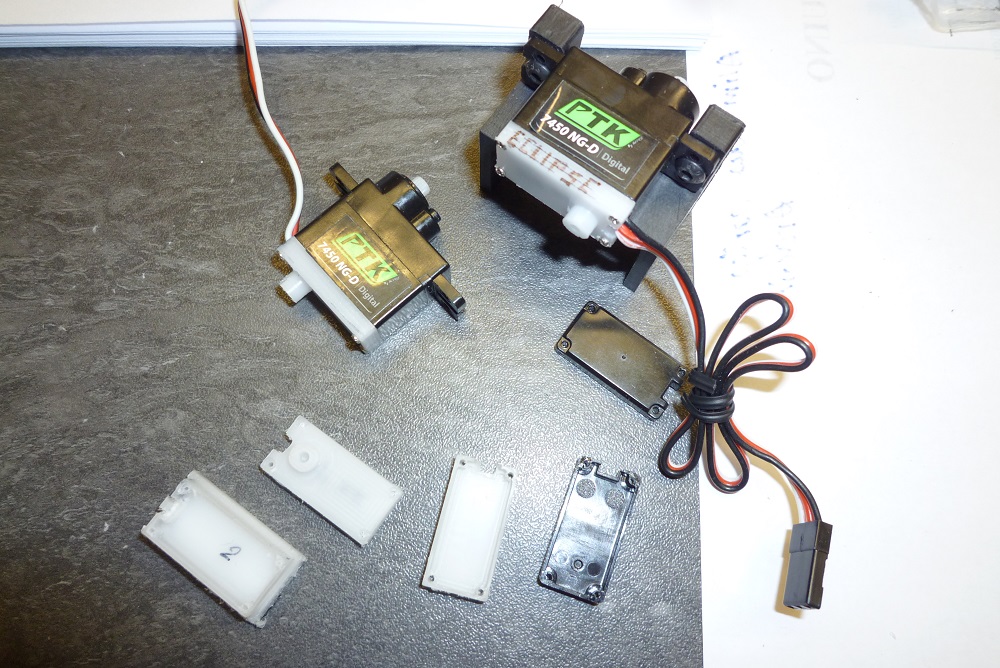

Obligé de faire des servos double fixation moi même car introuvable à un prix résonable pour mini-servos de 22x11x20mm, un jeu d’enfant avec ma step, puis abandon de ce projet utilisation de servos standard cause open source…les programmes dxf des pièces du robot étant disponible sur demande…bien sûr.Quelques photos pour vous montrer l’évolution des travaux concernant mon robot cro – mignon…

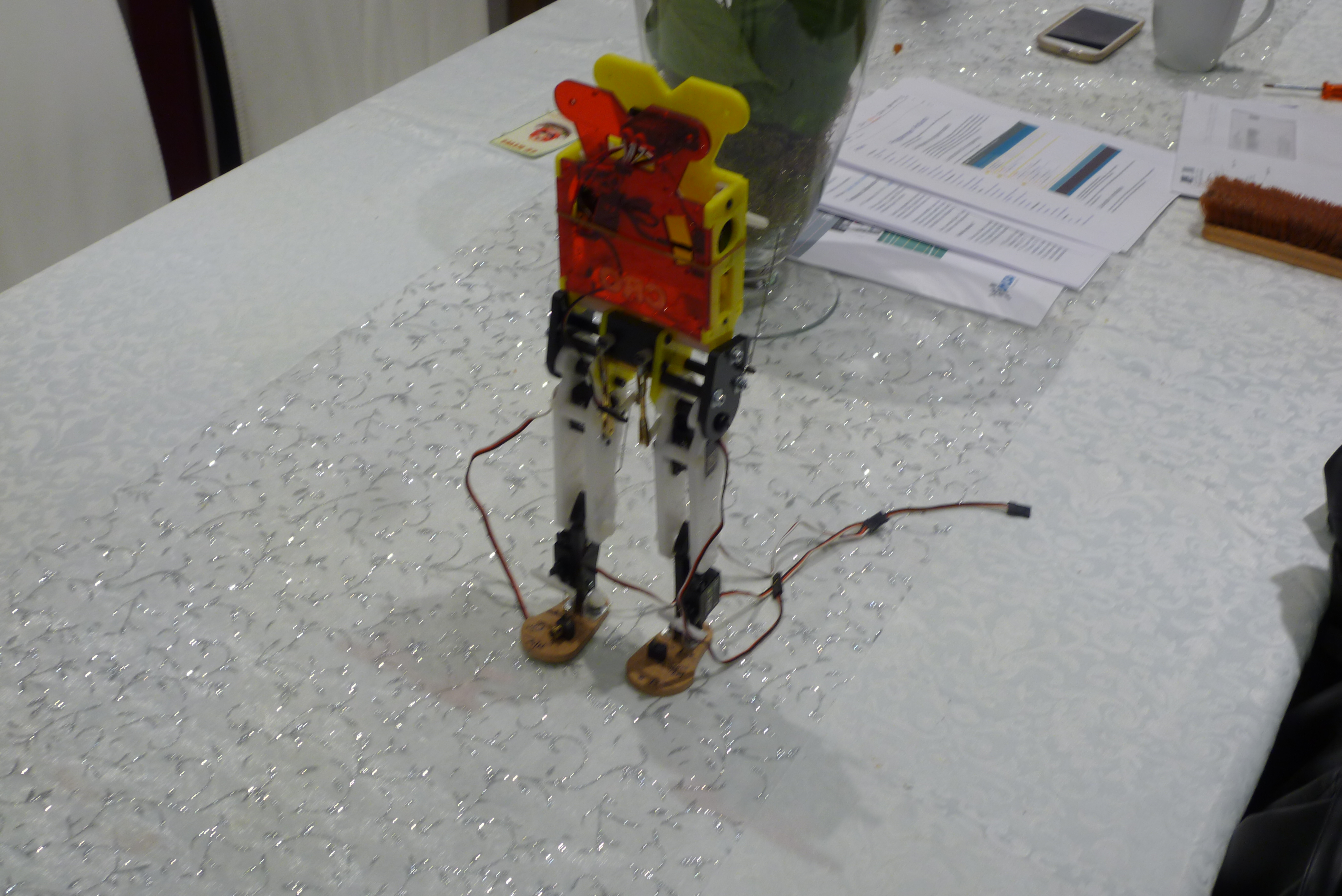

le début du début

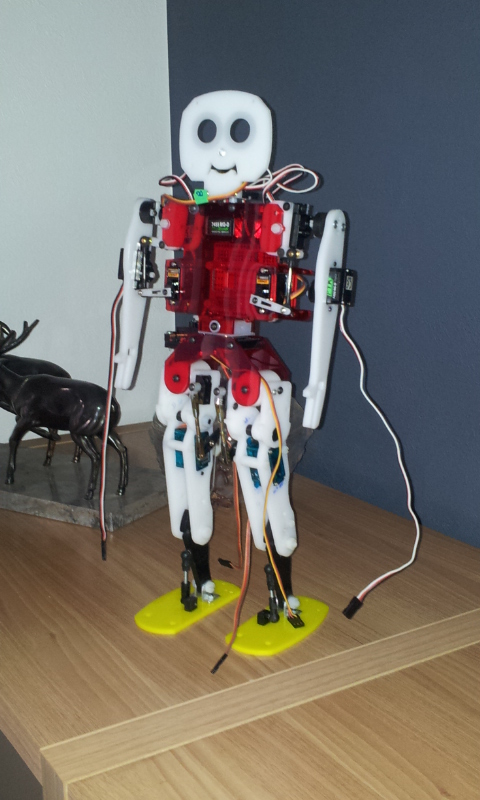

Voici donc ce projet de robot humanoide pour permettre aux jeunes de développer les fonctions et mouvements de cro-mignon. les pièces sont en plexi et les mouvements générés par des simples servos. Destiné dans un premier temps à étre utilisé avec une carte arduino j’ai rajouté un raspi pour faire un peu comme Rapiro, c’est d’ailleurs le même programme que Rapiro avec des différences du à une autre architecture. Et c’est à partir du raspi qu’on peut programmer le robot avec  un clavier bluethooth.

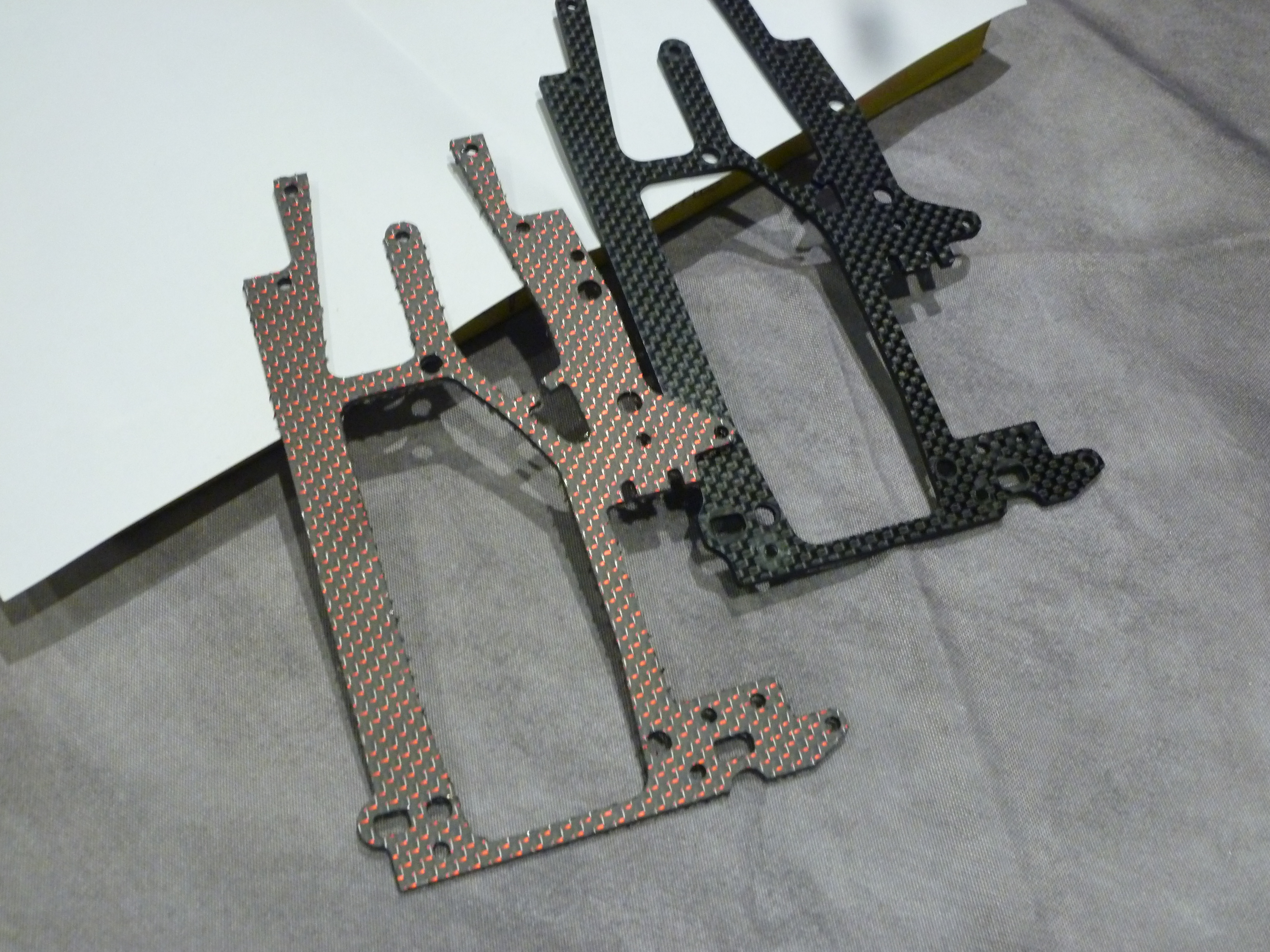

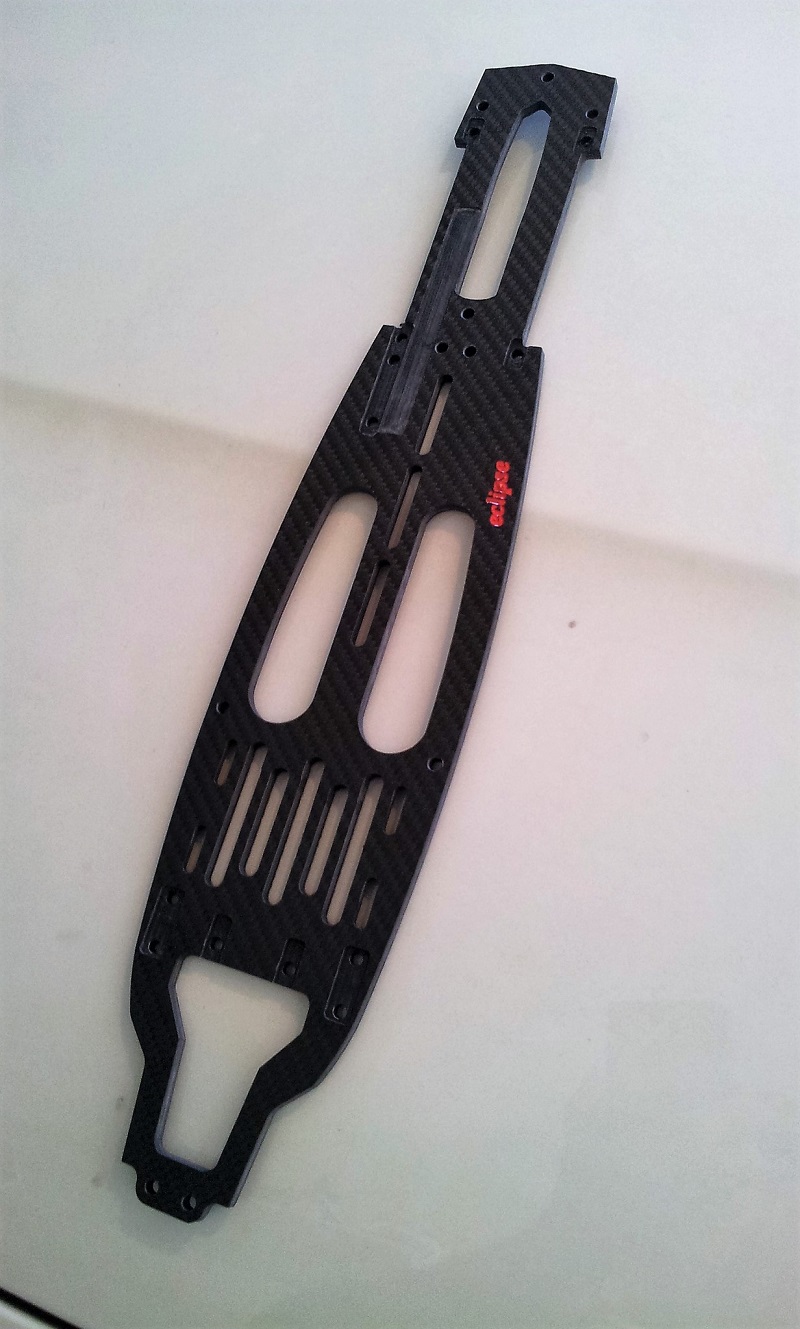

Nouveau: carbone/aramide colorié gris/rouge ici platine de Xray NT1 copiée à coté d’une originale, existe en de nombreuses variantes de couleur. Chassis Eclipse pour NT1 en carbone sur demande

La machine une stepcraft 420 de chez Ironwood

Disponible  chassis aluminium fraisés pour SG vcs SG space ou autre pièces space Europa etc…issus de lots ou refait. Chassis Serpent carbone NT1 carbone

(chassis ou pièces voitures avion drone réalisé sur demande)

1

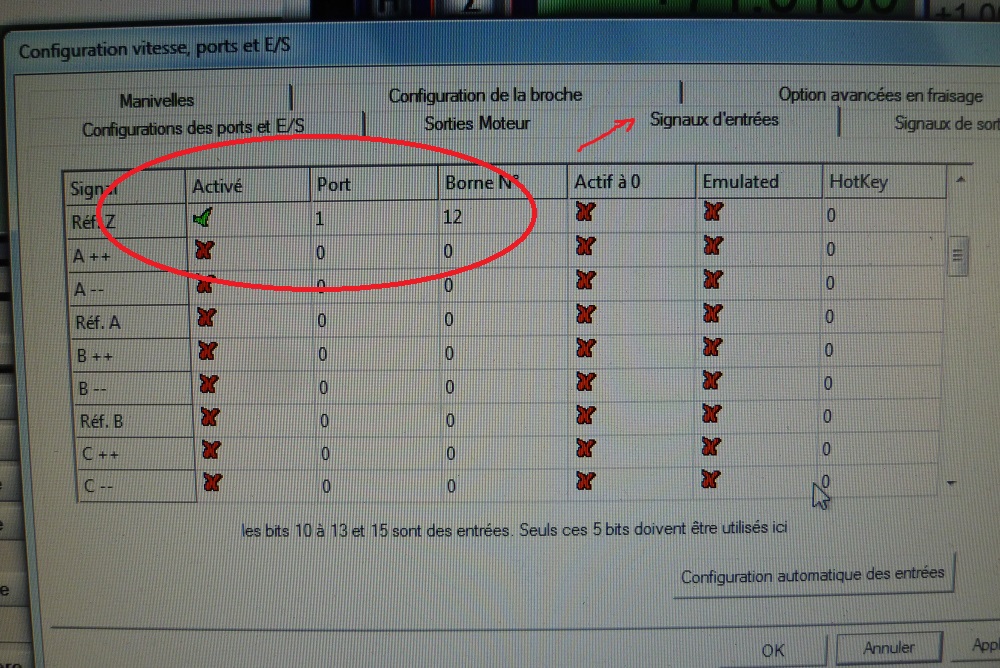

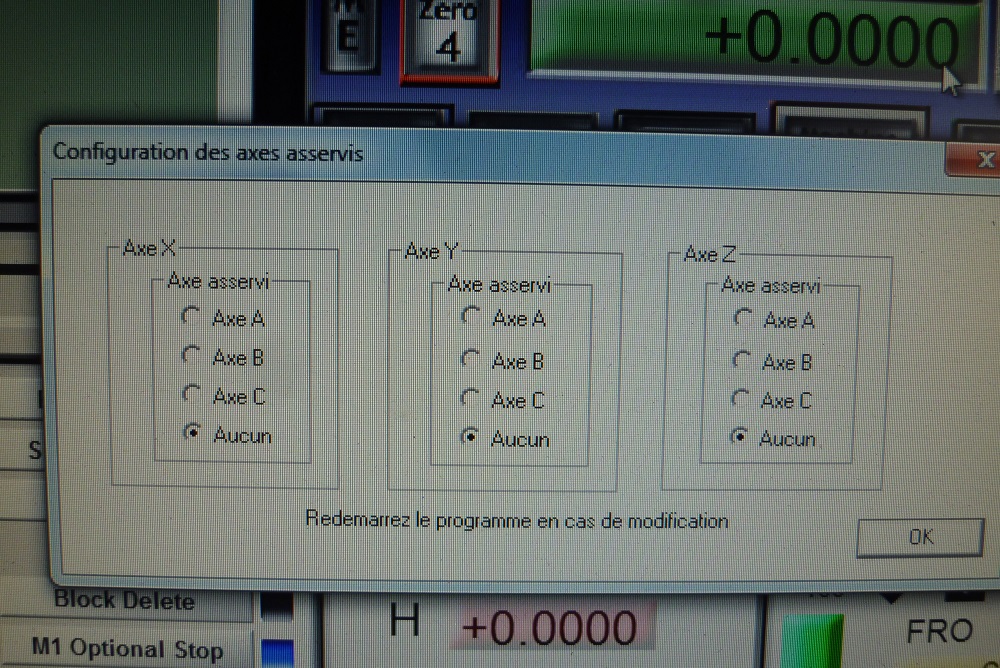

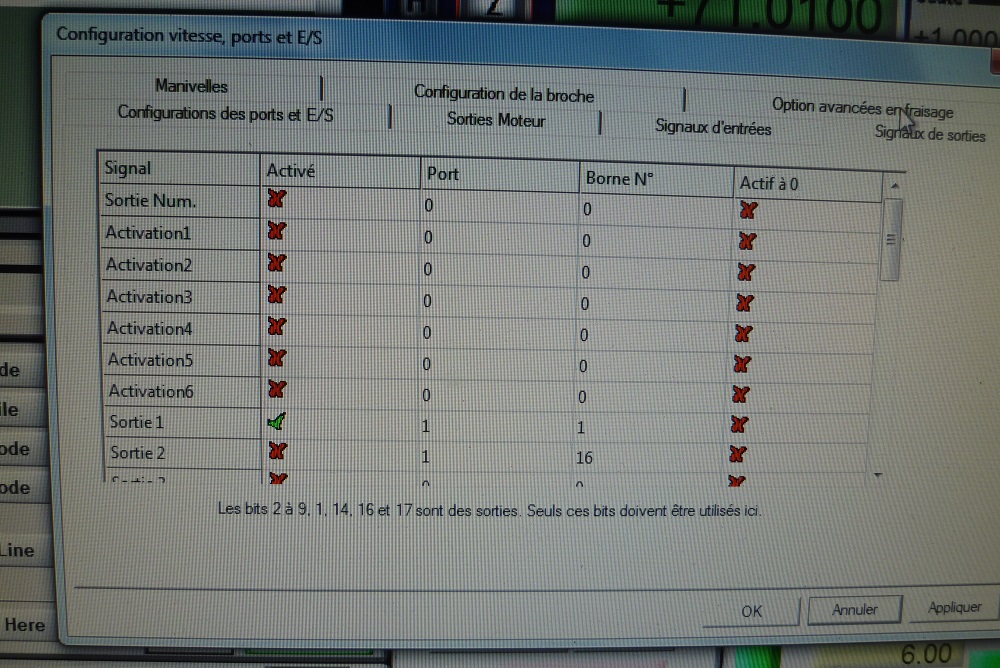

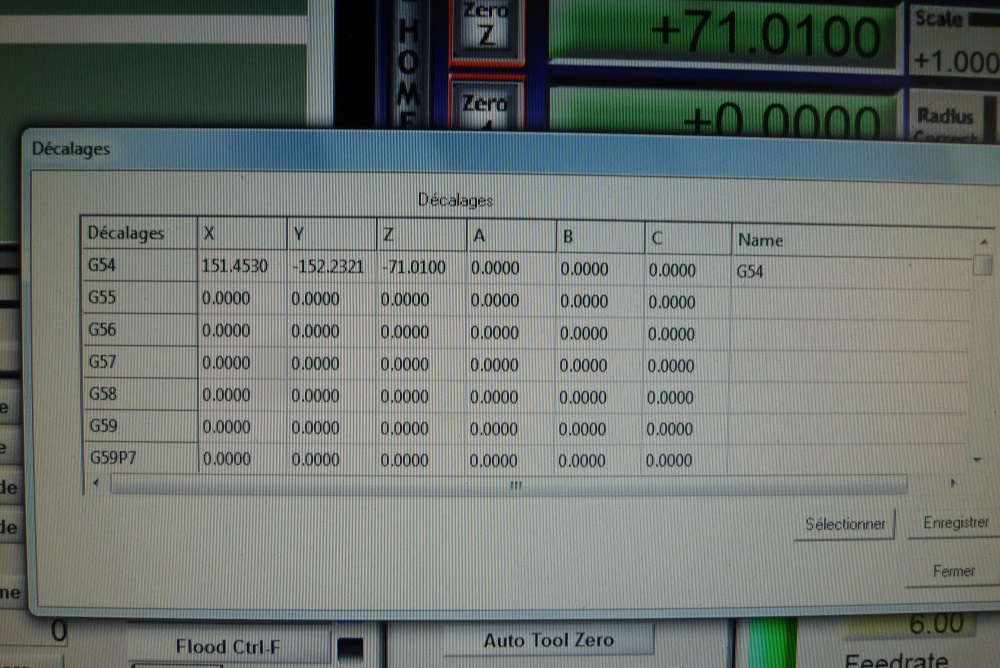

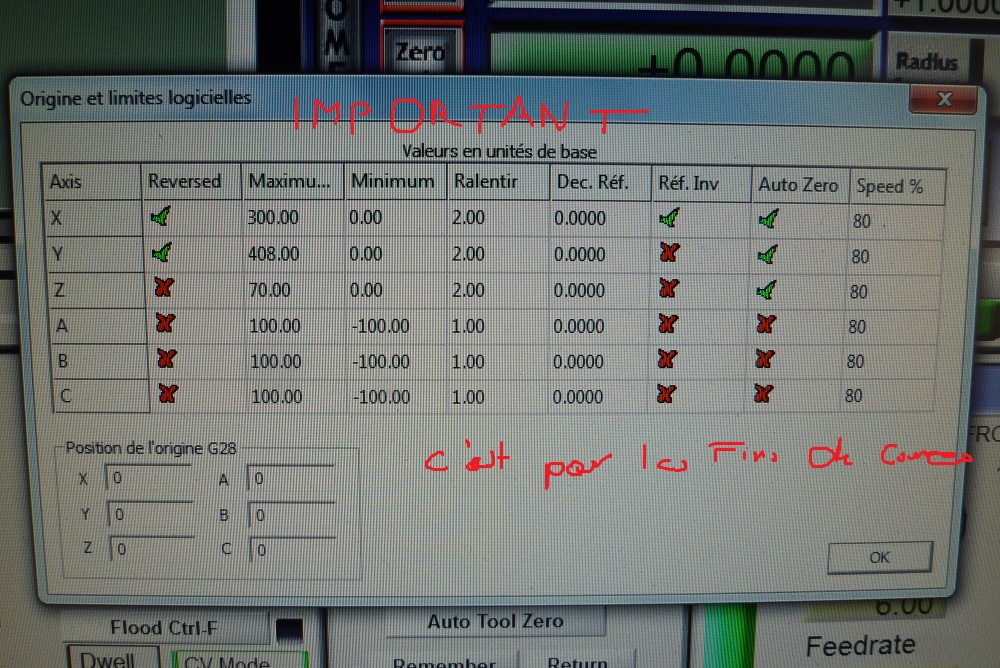

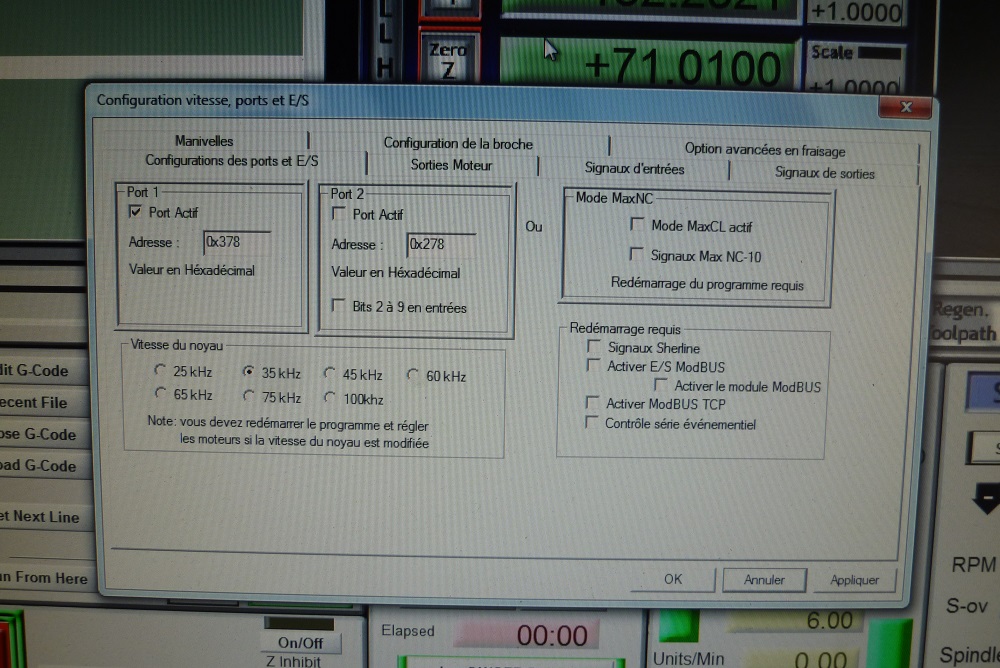

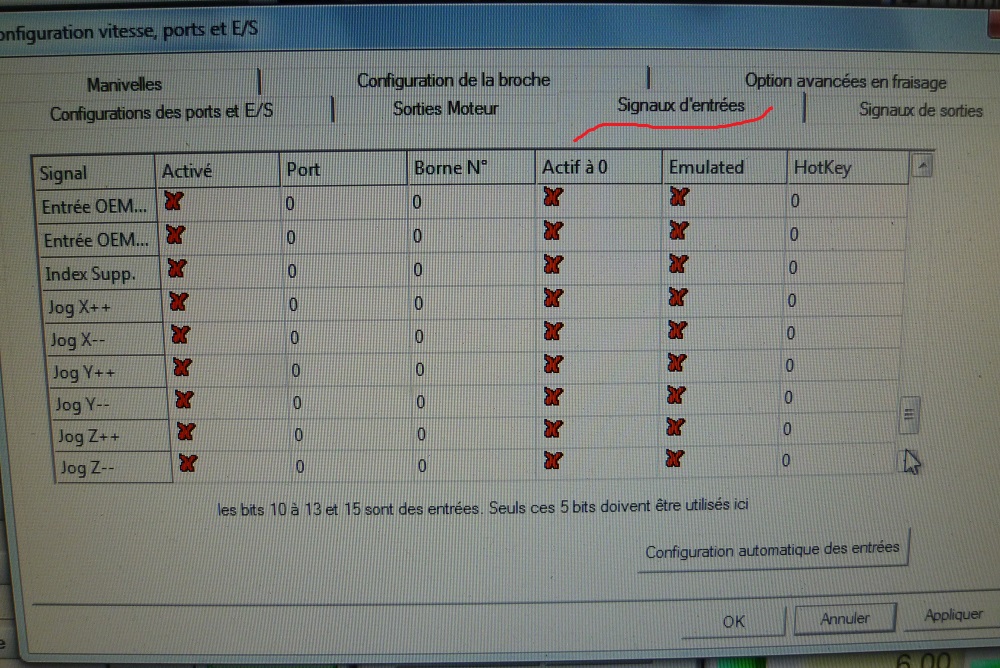

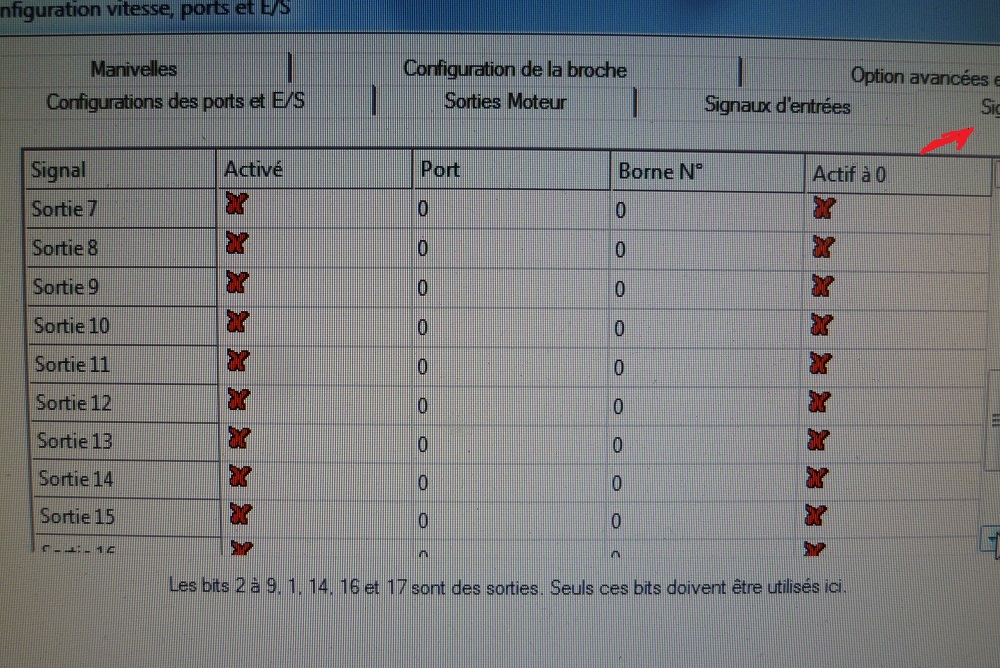

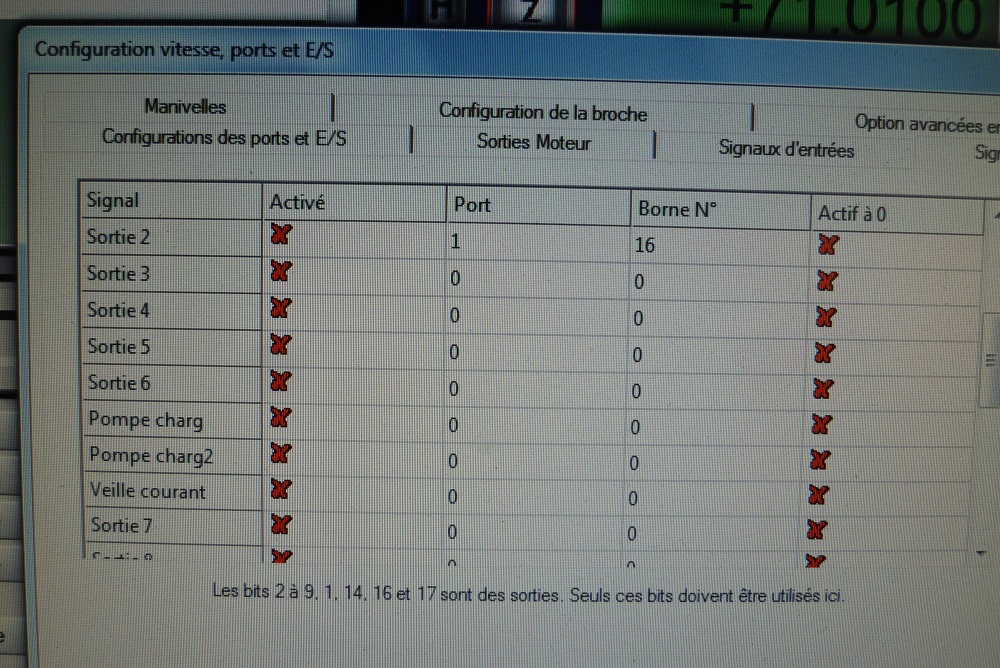

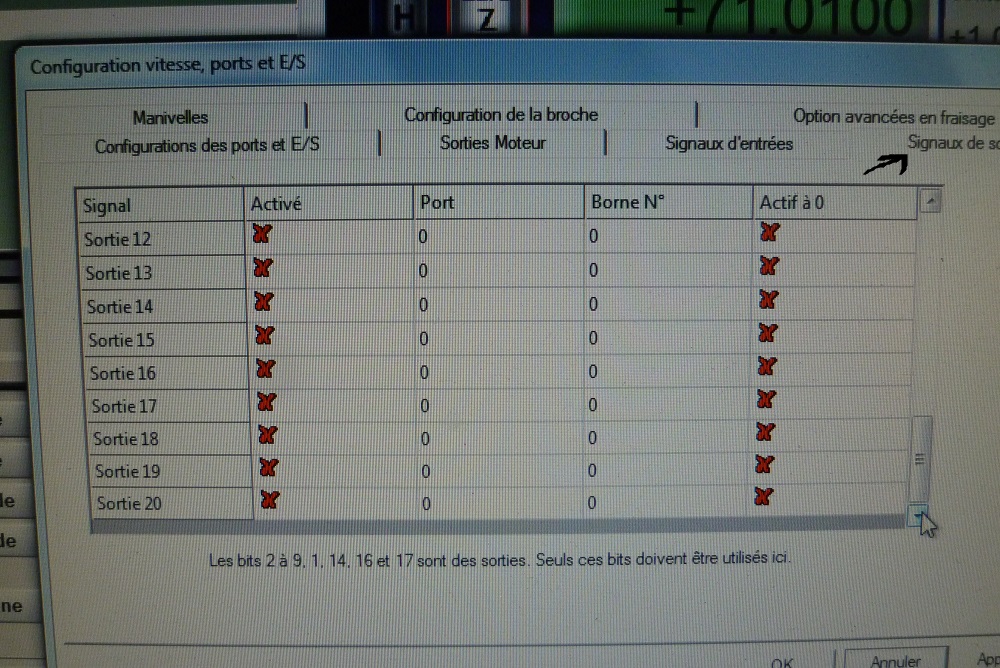

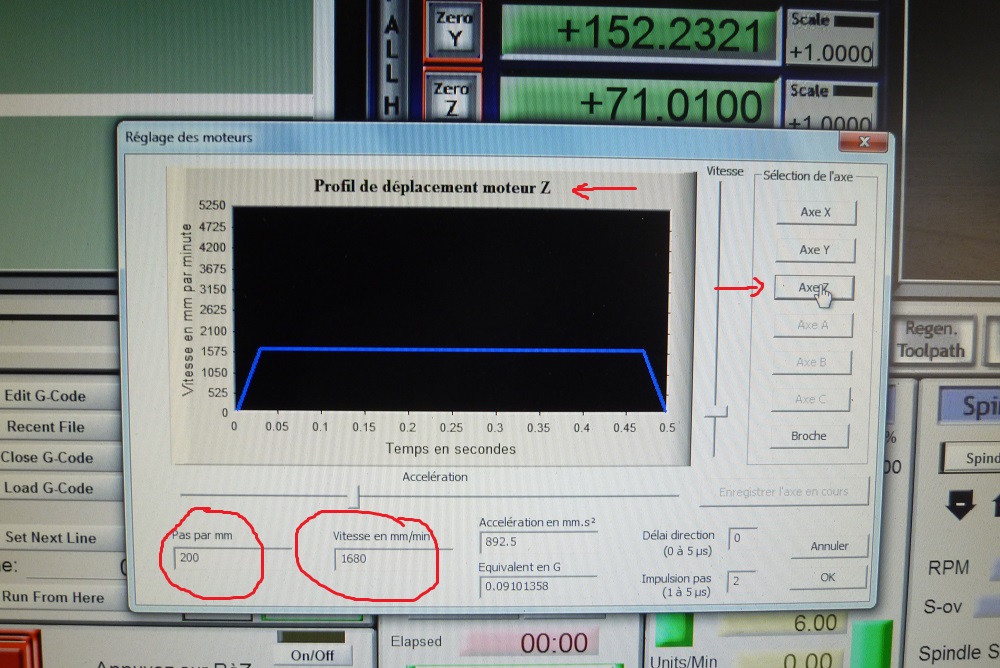

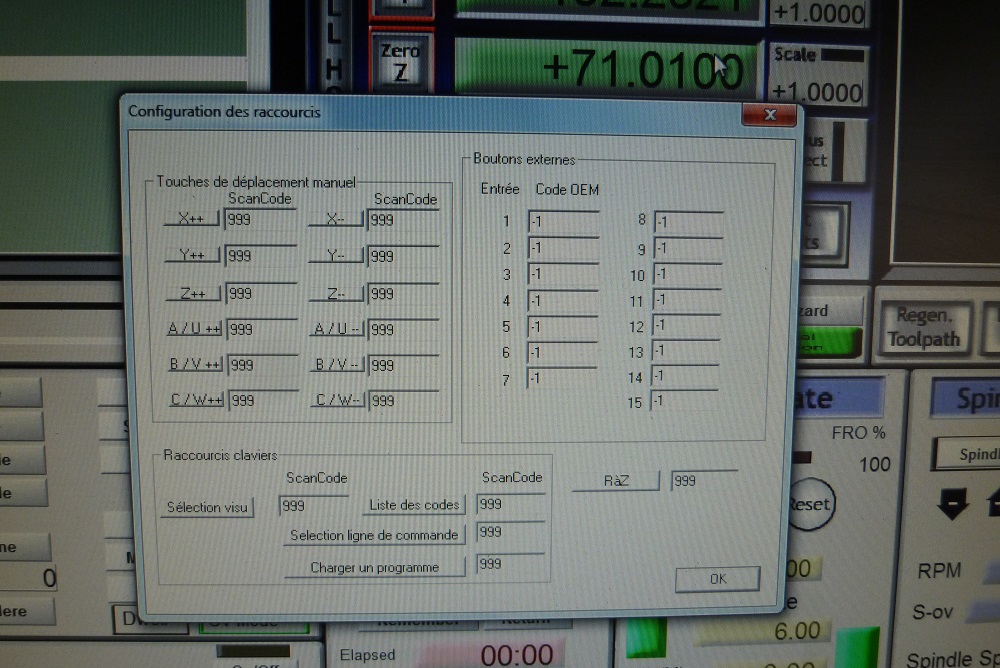

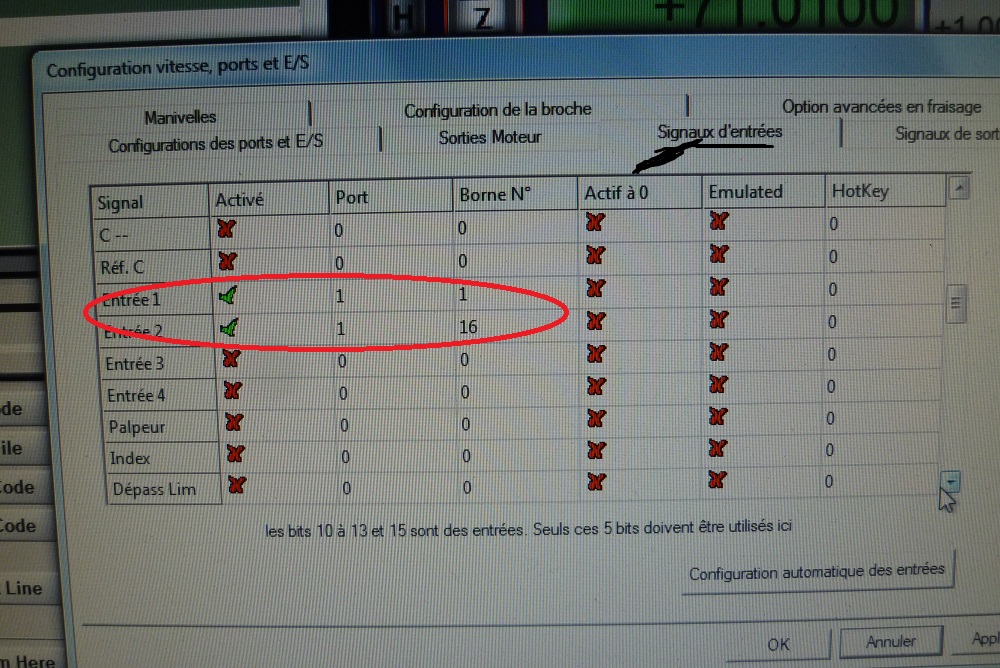

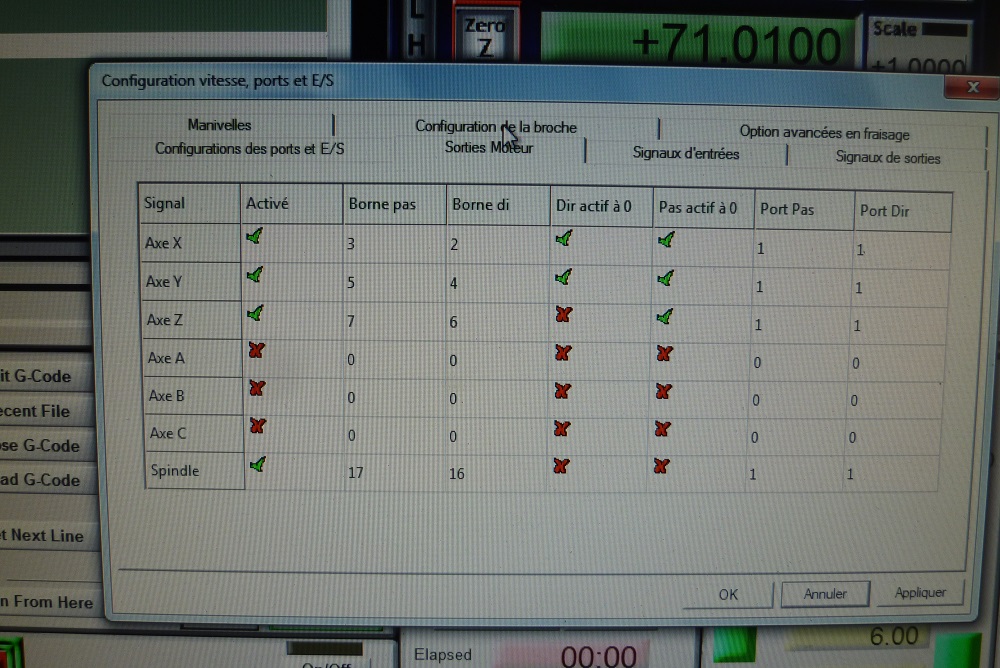

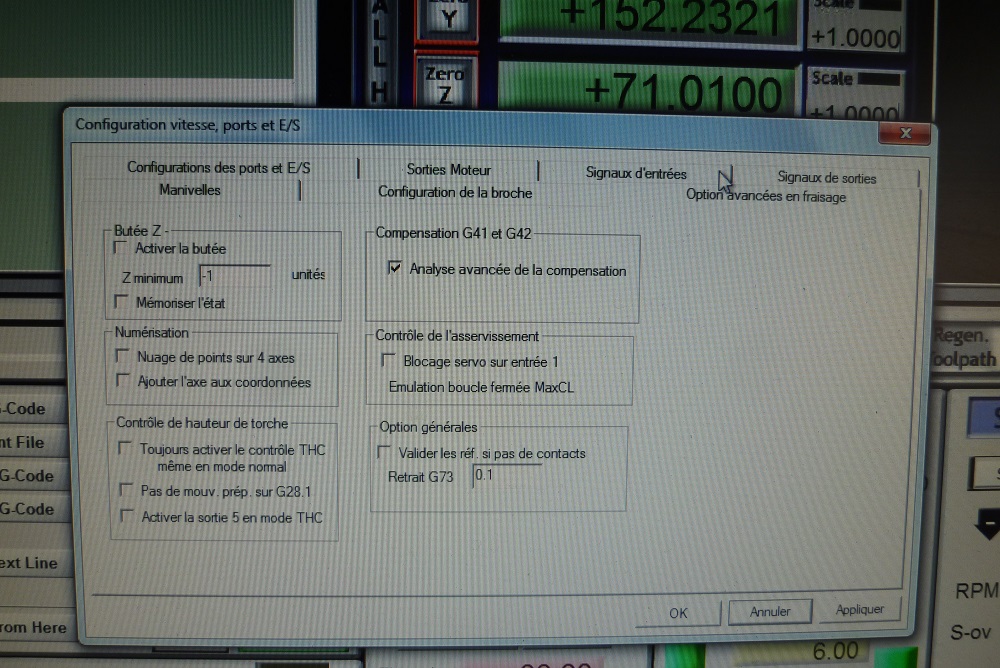

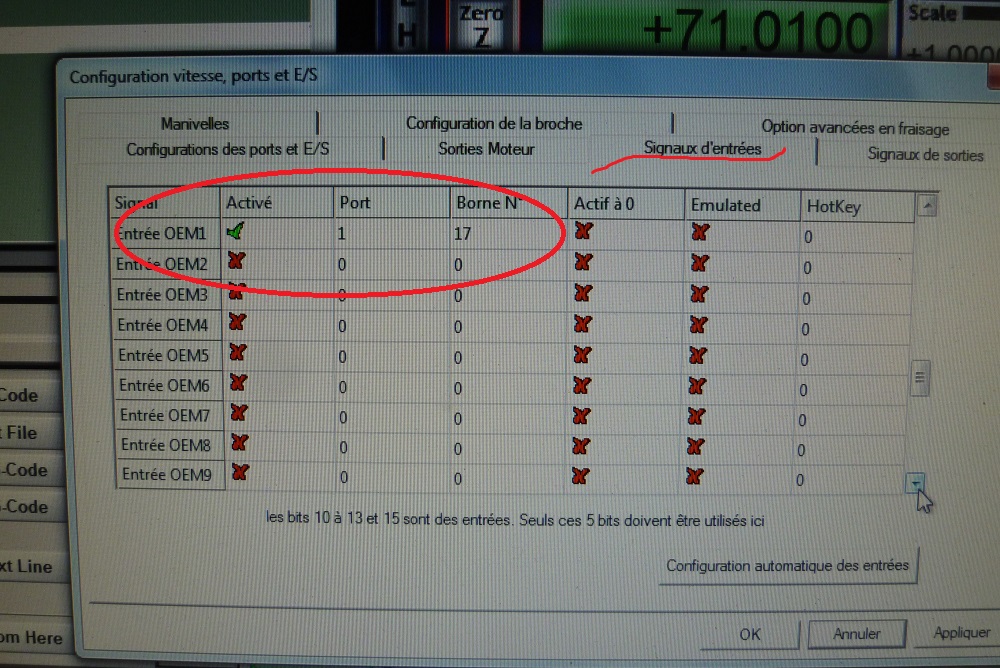

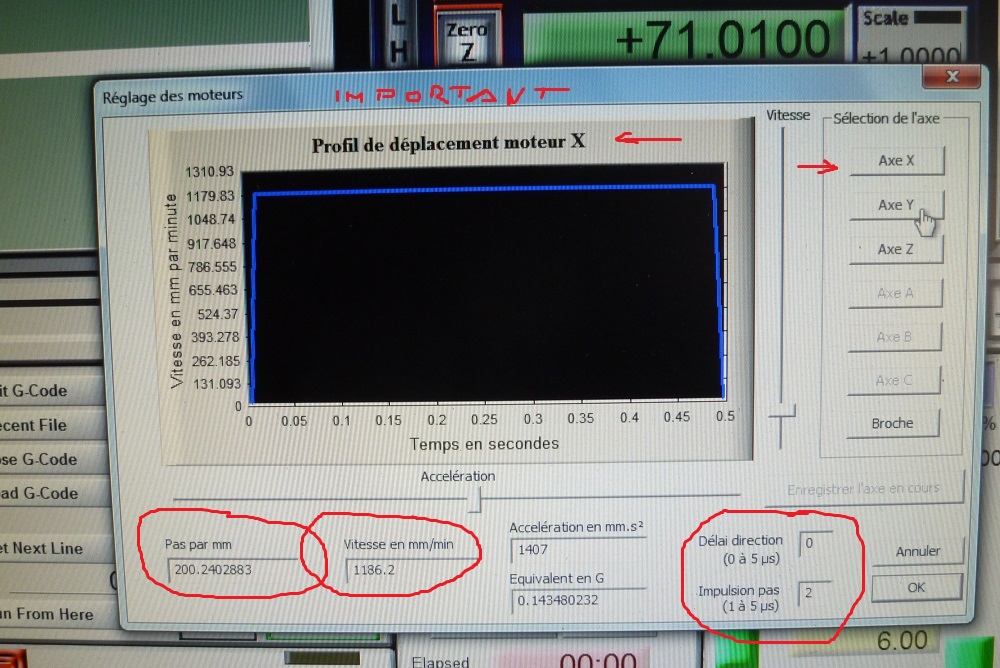

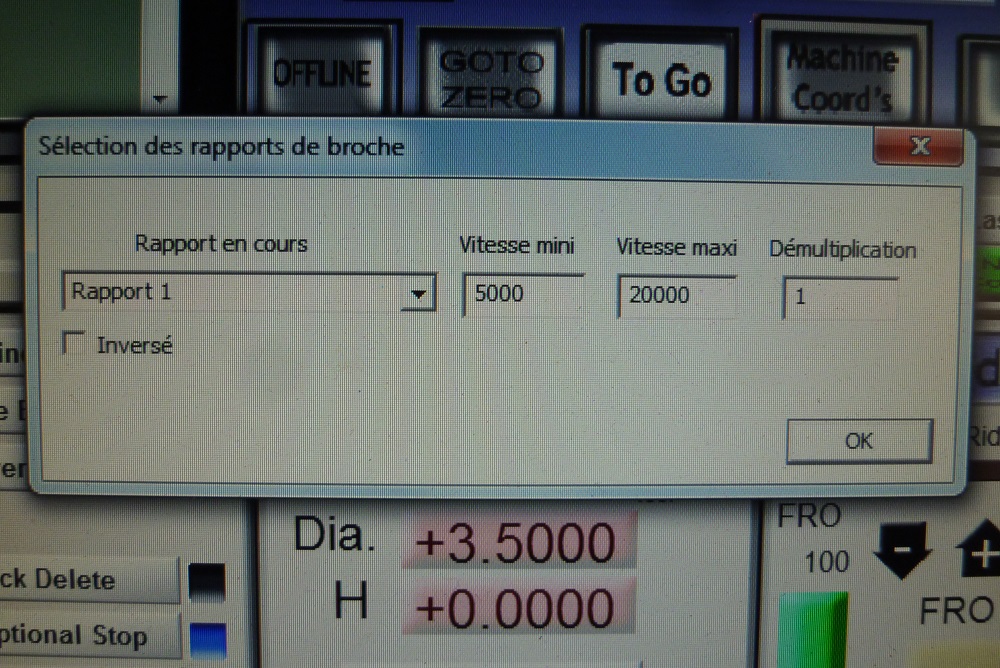

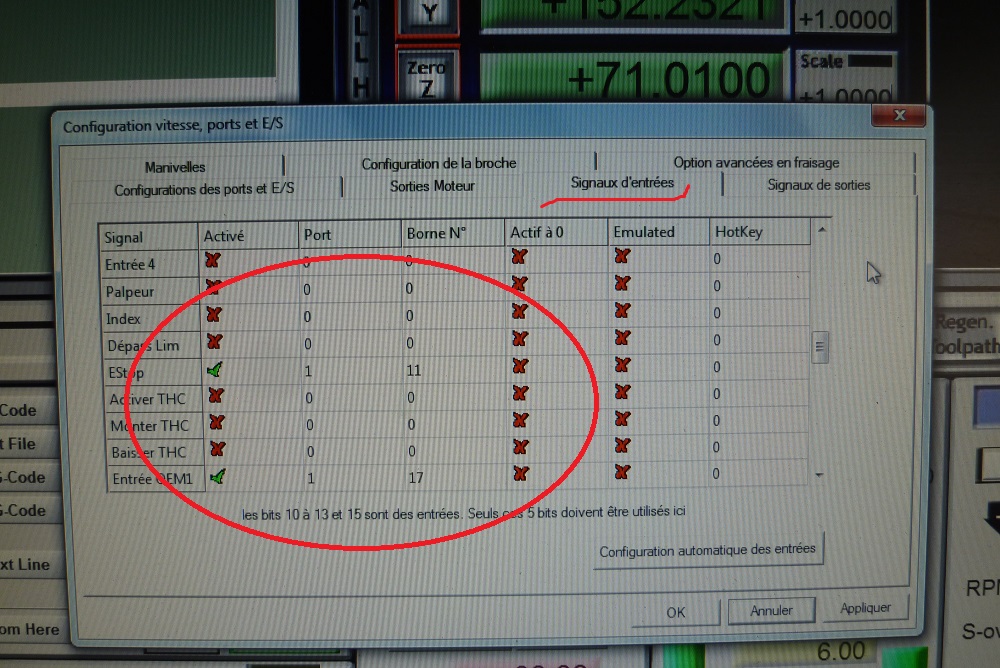

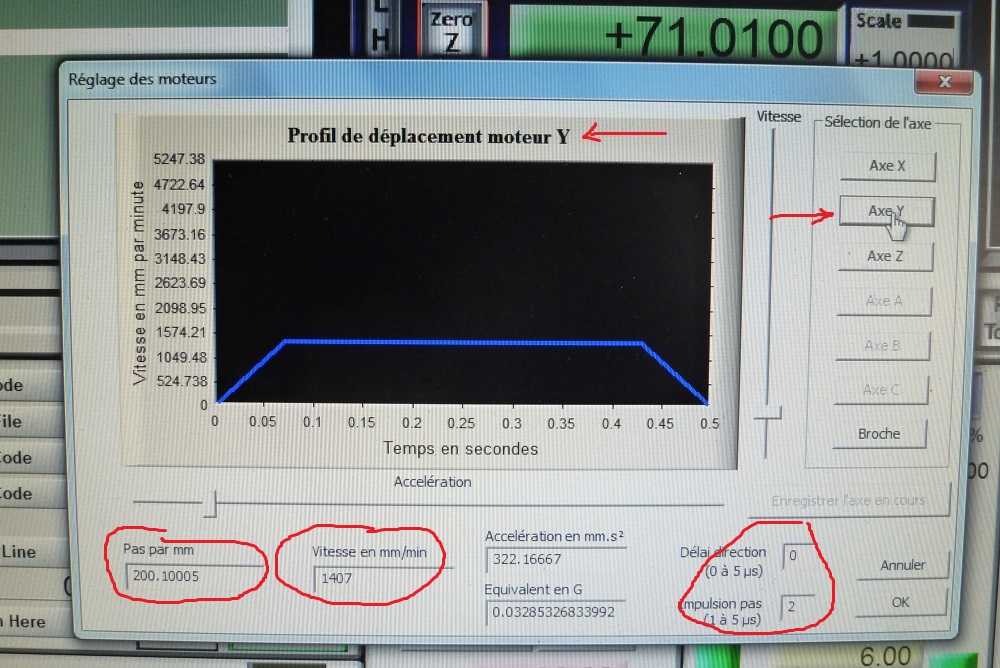

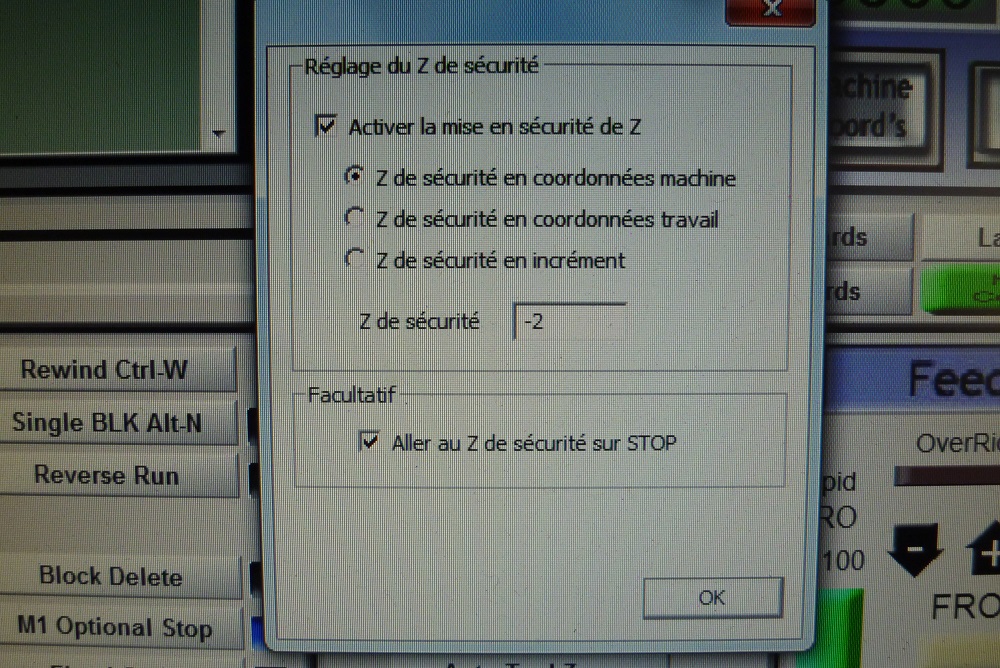

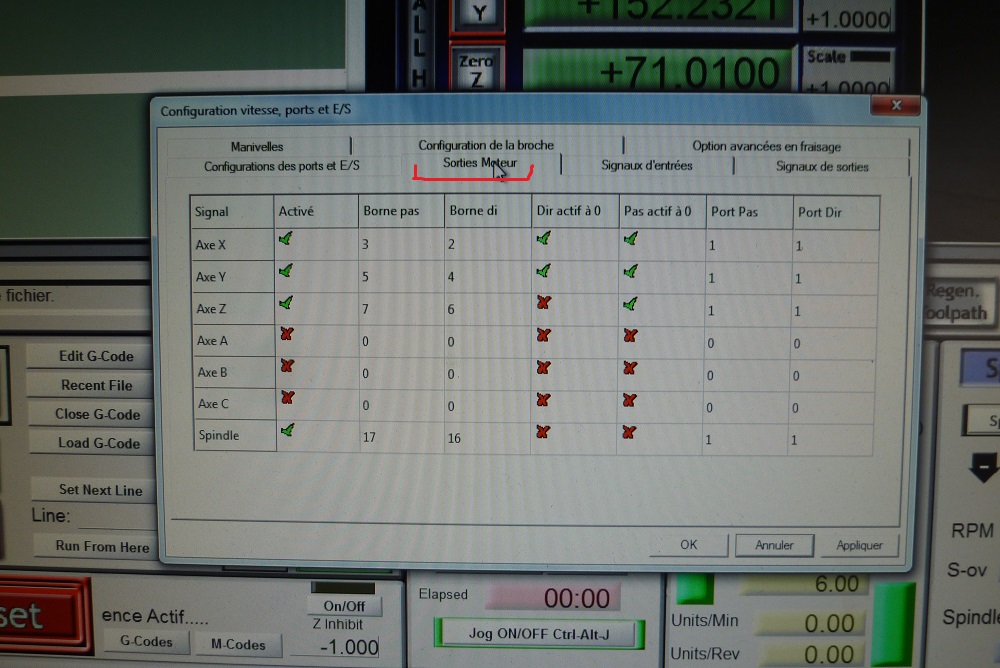

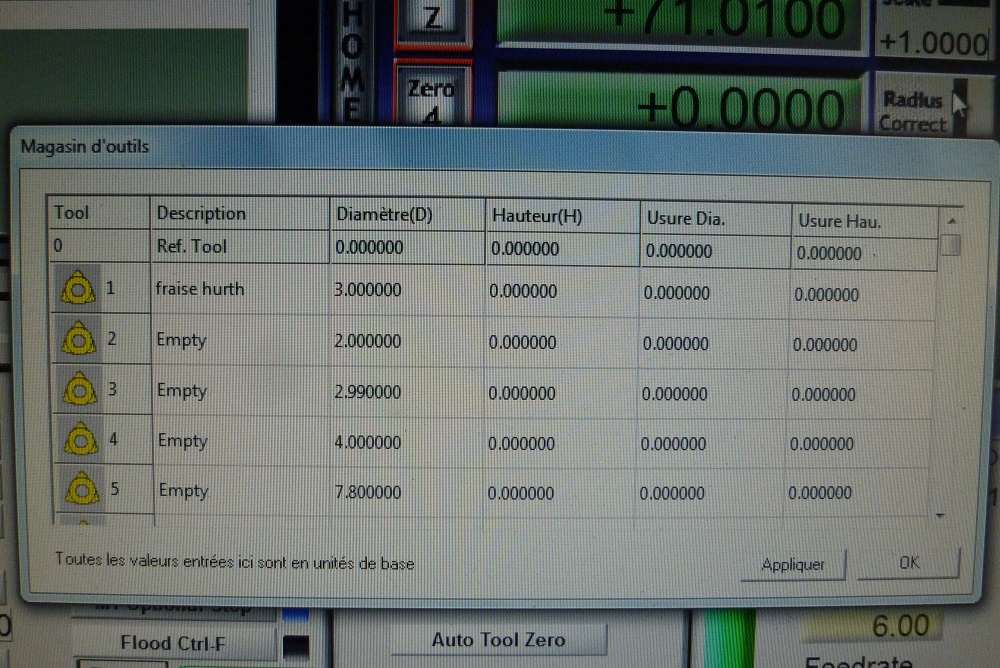

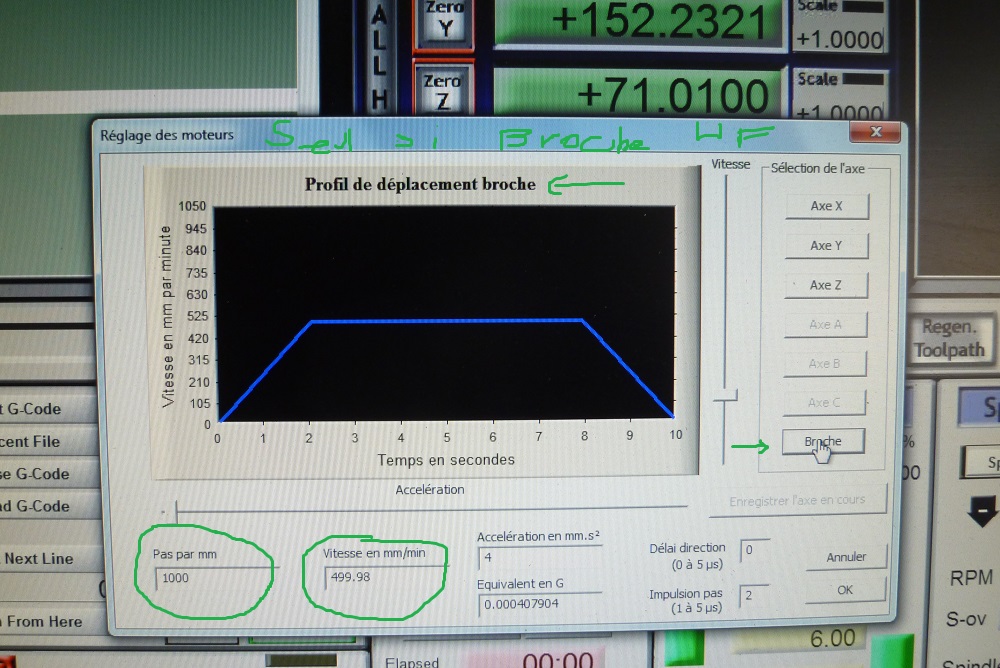

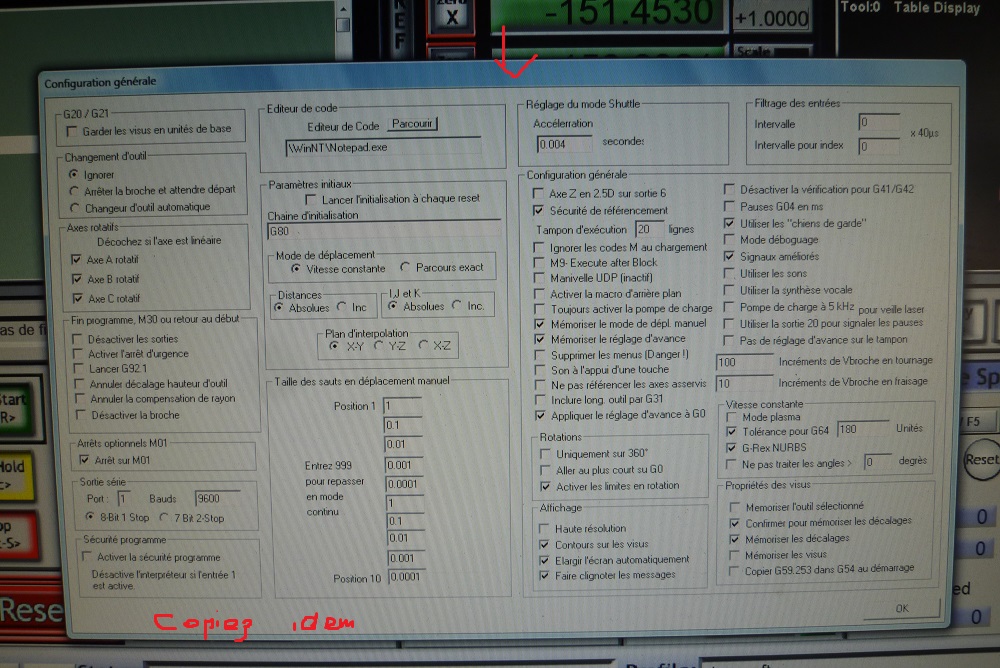

Voila si cela peut vous aider à paramètrer votre portique CNC …N’hésitez pas à me faire des mails . Il s’agit bien entendu des paramètres que j’utilise sur ma machine ils ne sont pas définitifs pour certains… c’est selon..

Ou juste de mettre un like ou un mot….Merci

voici un autre lien tres interressant:http://www.cnchobby.gr/forum/yaf_postst1860_Mach3-Configuration.aspx

ma broche fabrication personnelle ne chauffe pas ne vibre pas fraise bien et pas chère….

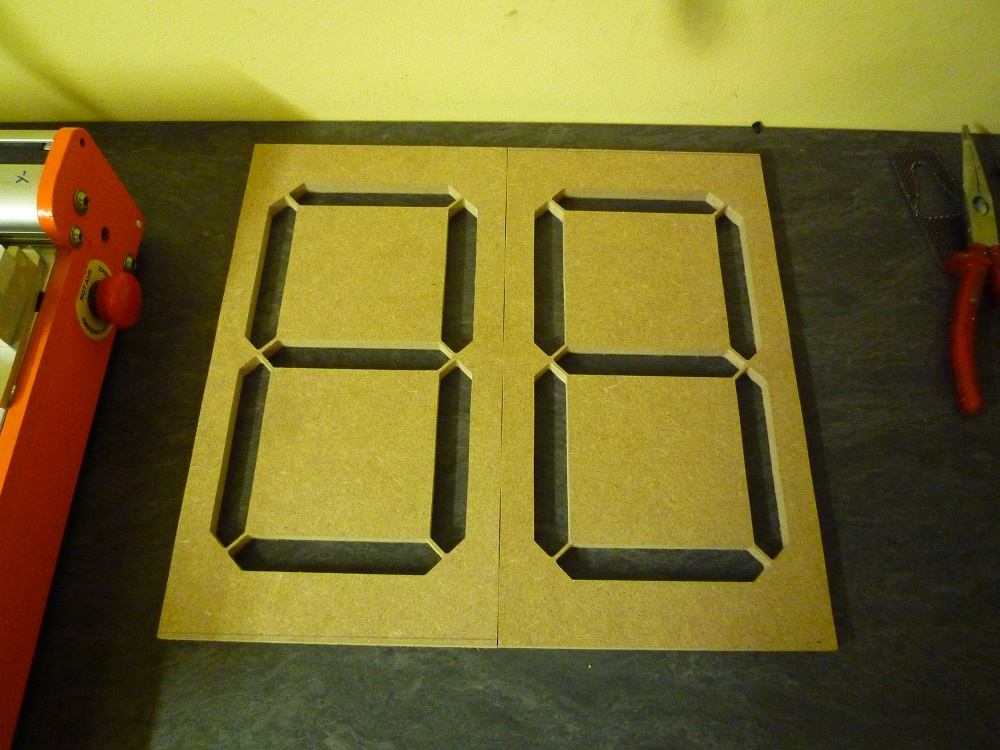

Fraisage pour la technistub Mulhouse LED Chiffre géant…

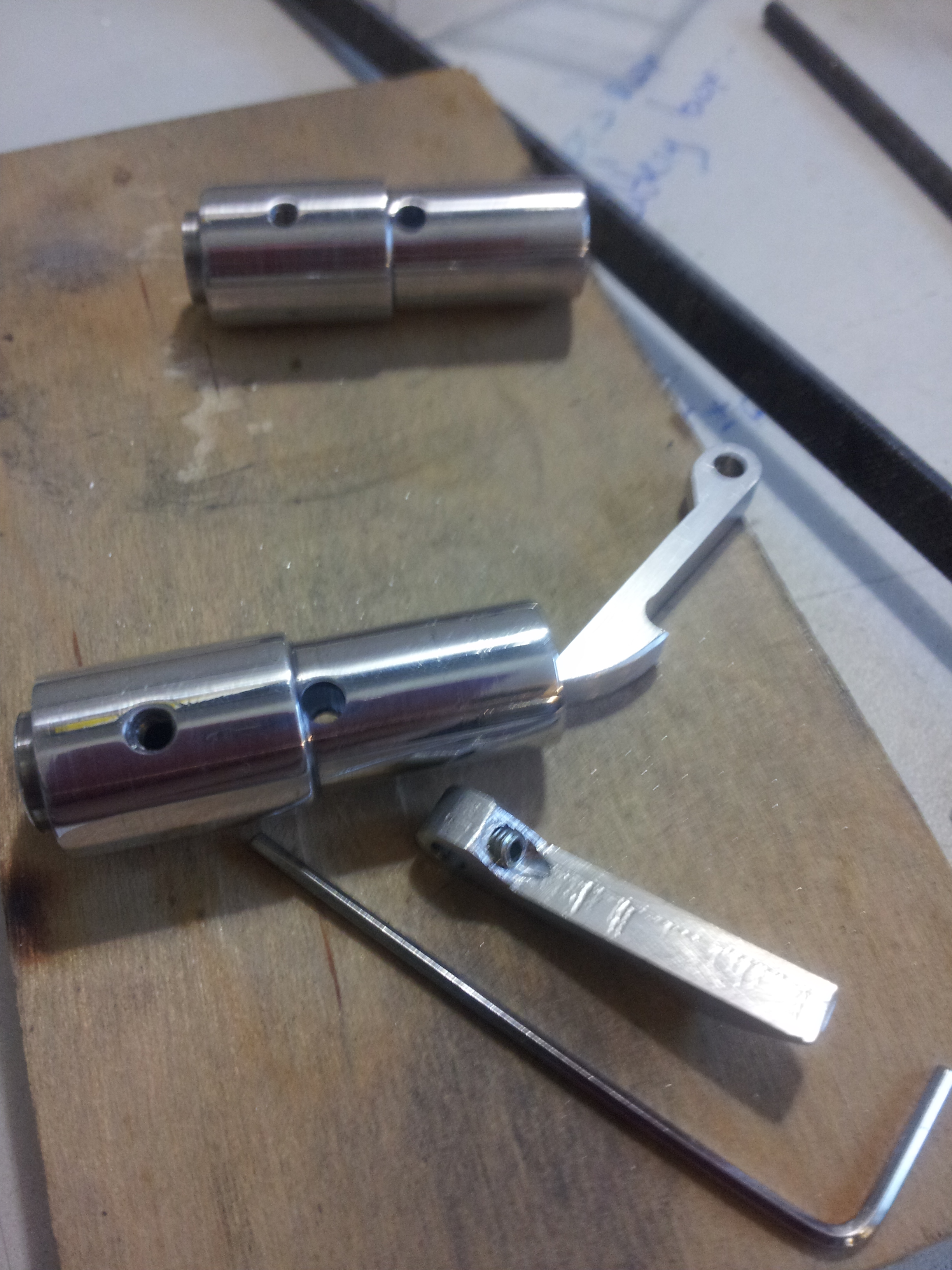

dispositif anti cabrage motos rc

Dispositif de maintient de roue machine à traiter les pneus 1/8 piste

Quelques une de mes réalisations

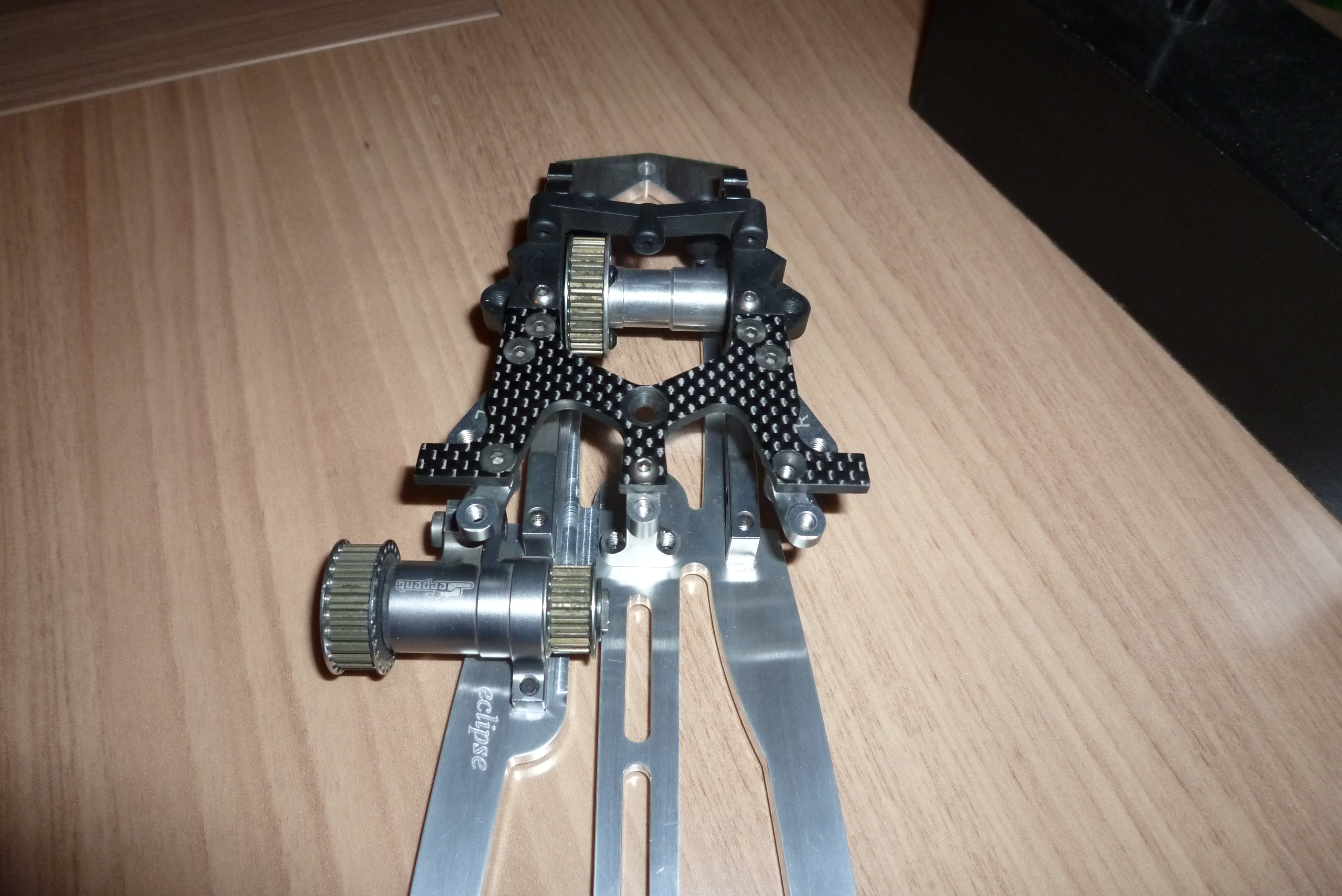

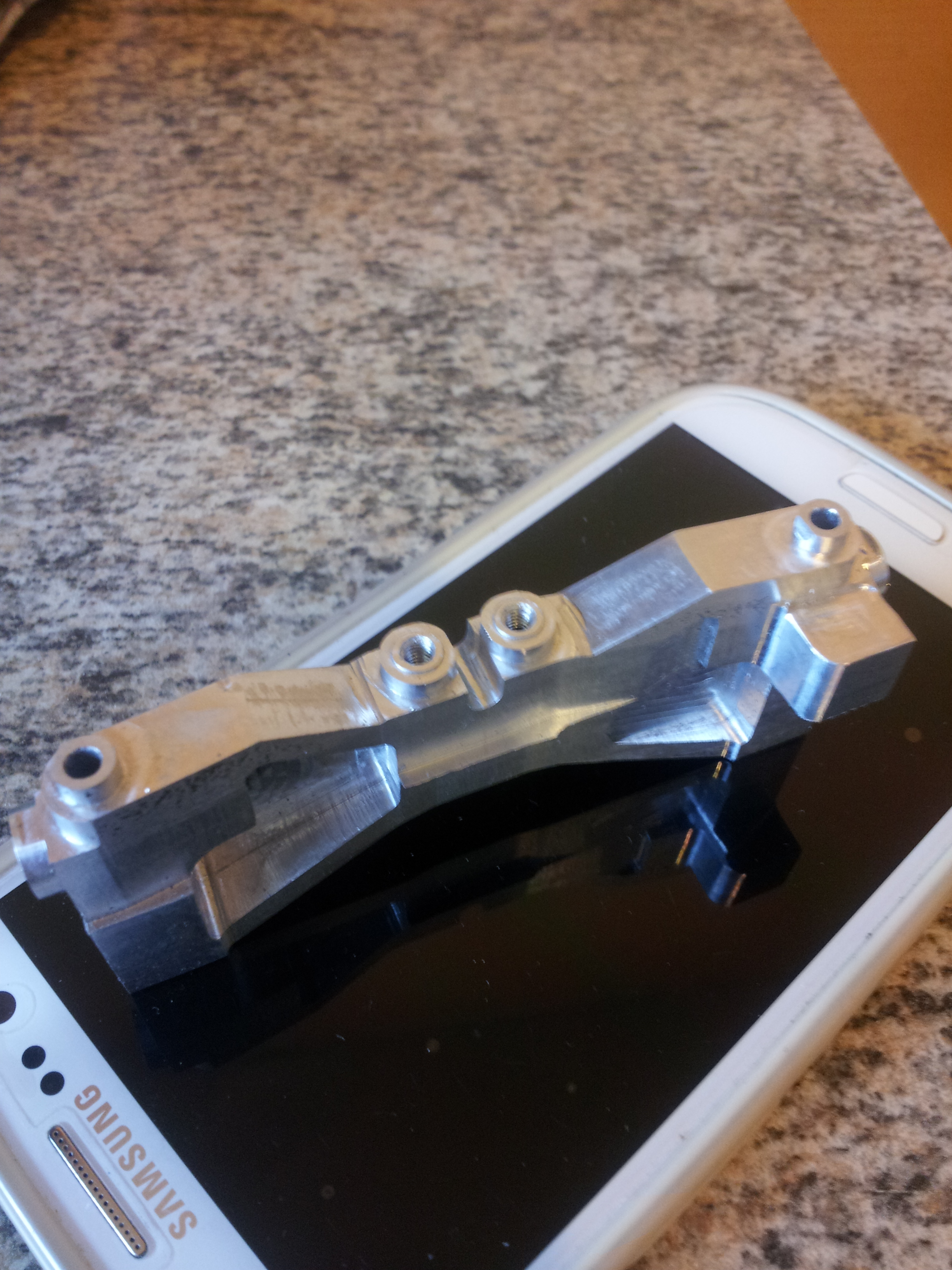

Voici le support platine pour une mugen mrx5 monté

pare choc 1/12 en pom

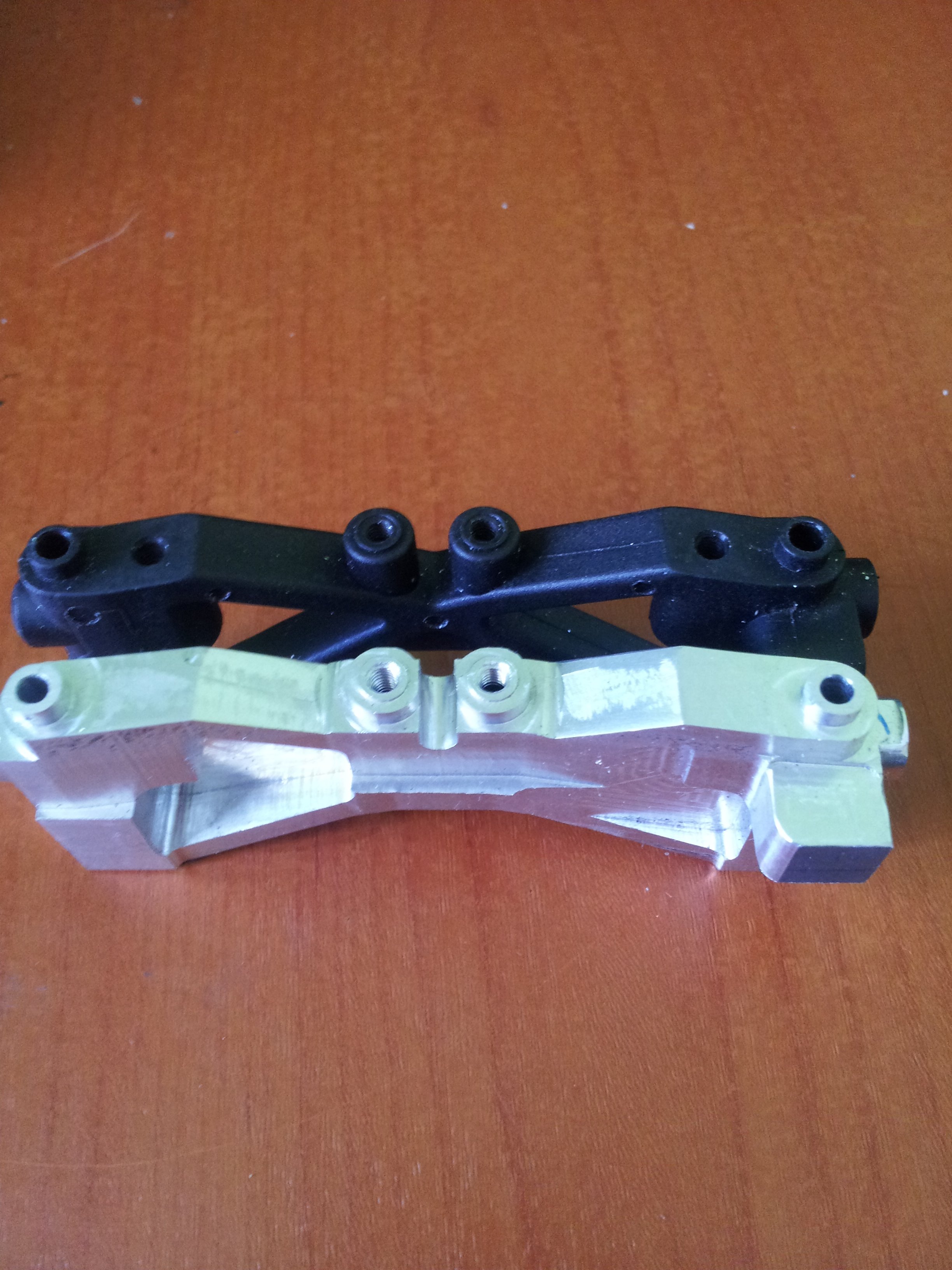

copie d’une VCS

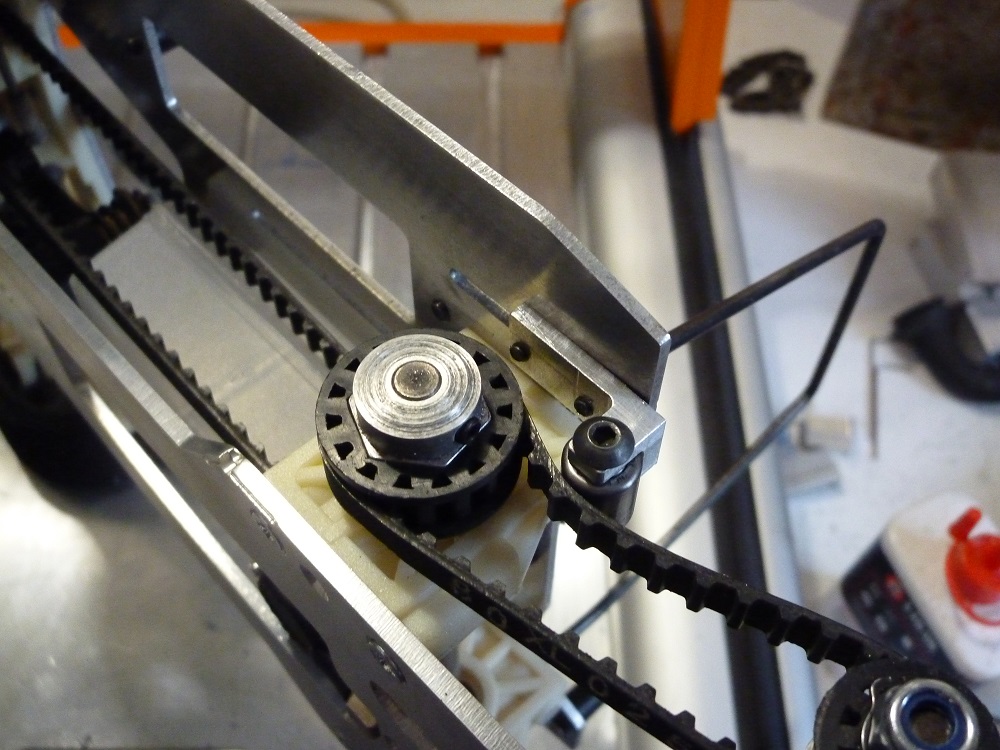

tendeur de courroie space

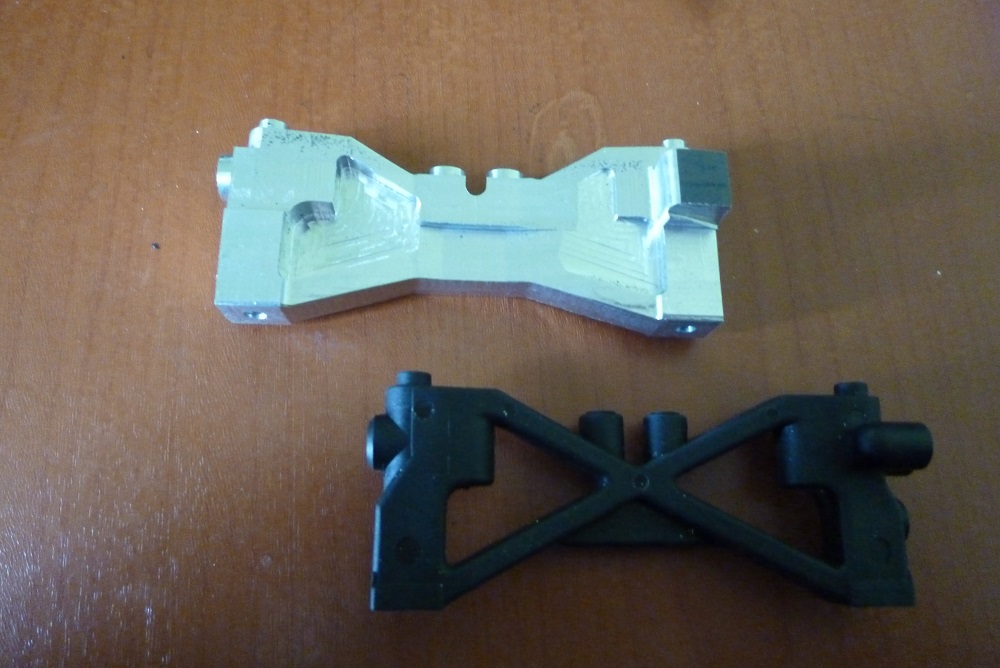

support platine mrx 5

tour à pneus (1994)

chassis serpent viper pour electrique (2015)

Chassis Space

modif Proxxon

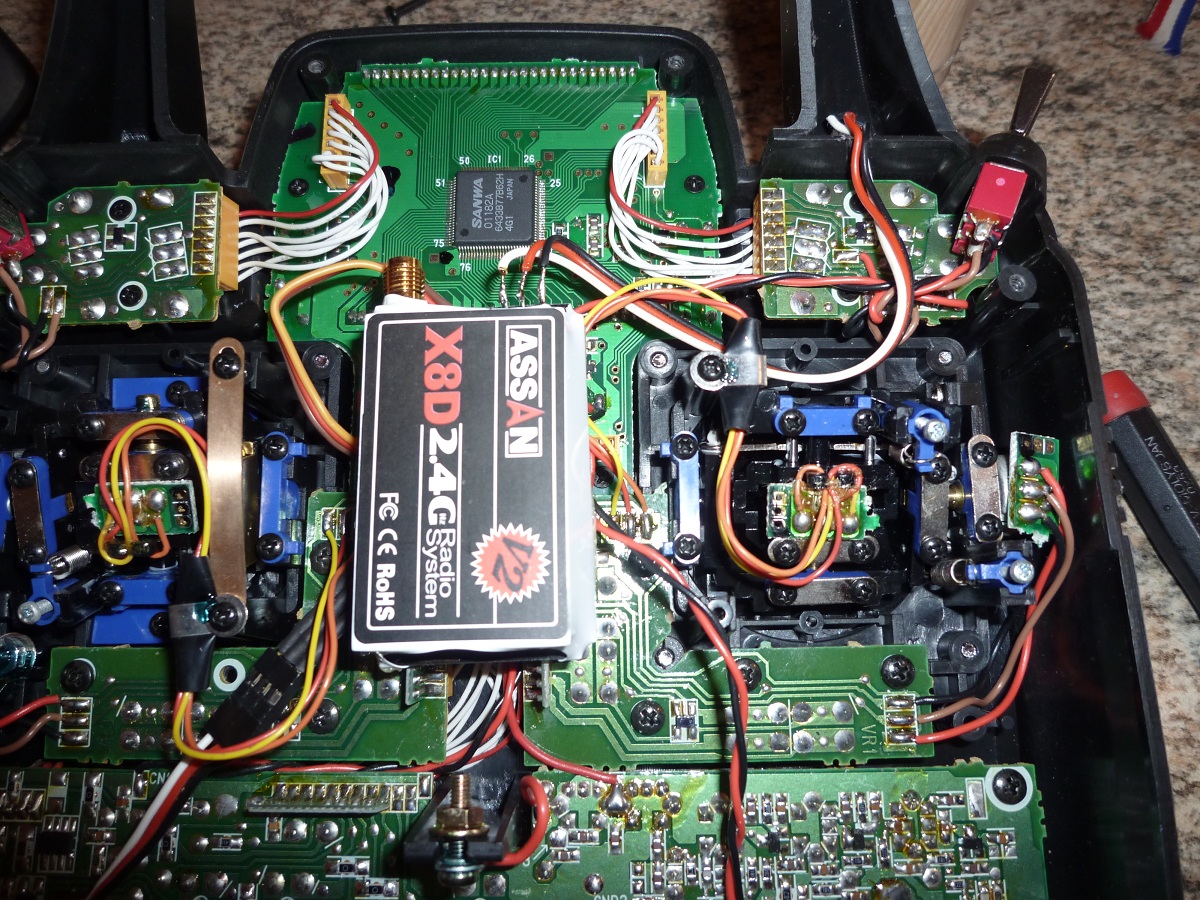

modif radio 2.4 giga

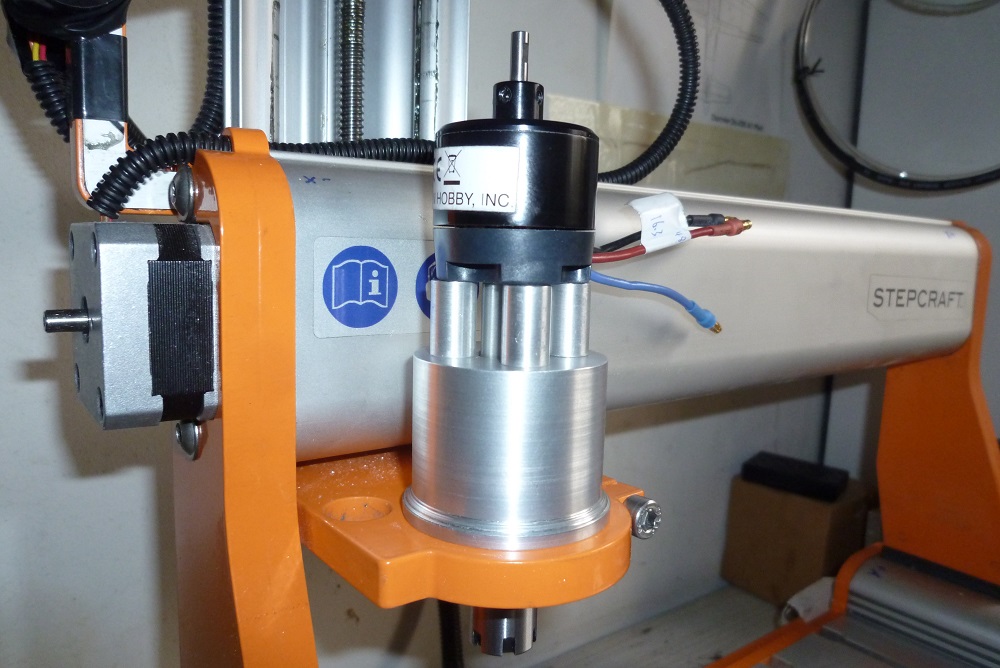

Broche HF perso fonctionne très bien à moindre cout….

petit testeur de servos + controleur  60A + alim de pc+ mandrin de broche made in china et Hop

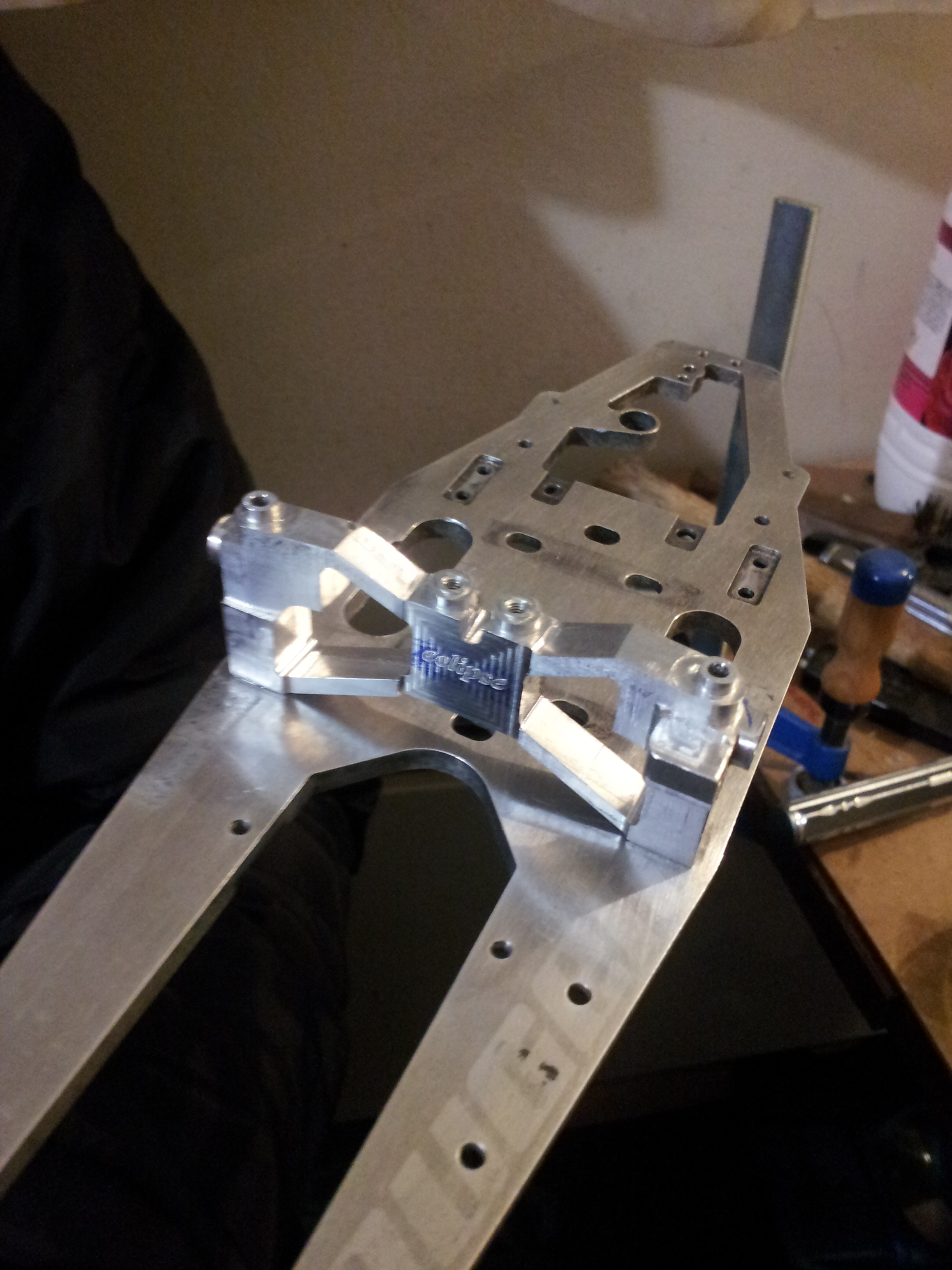

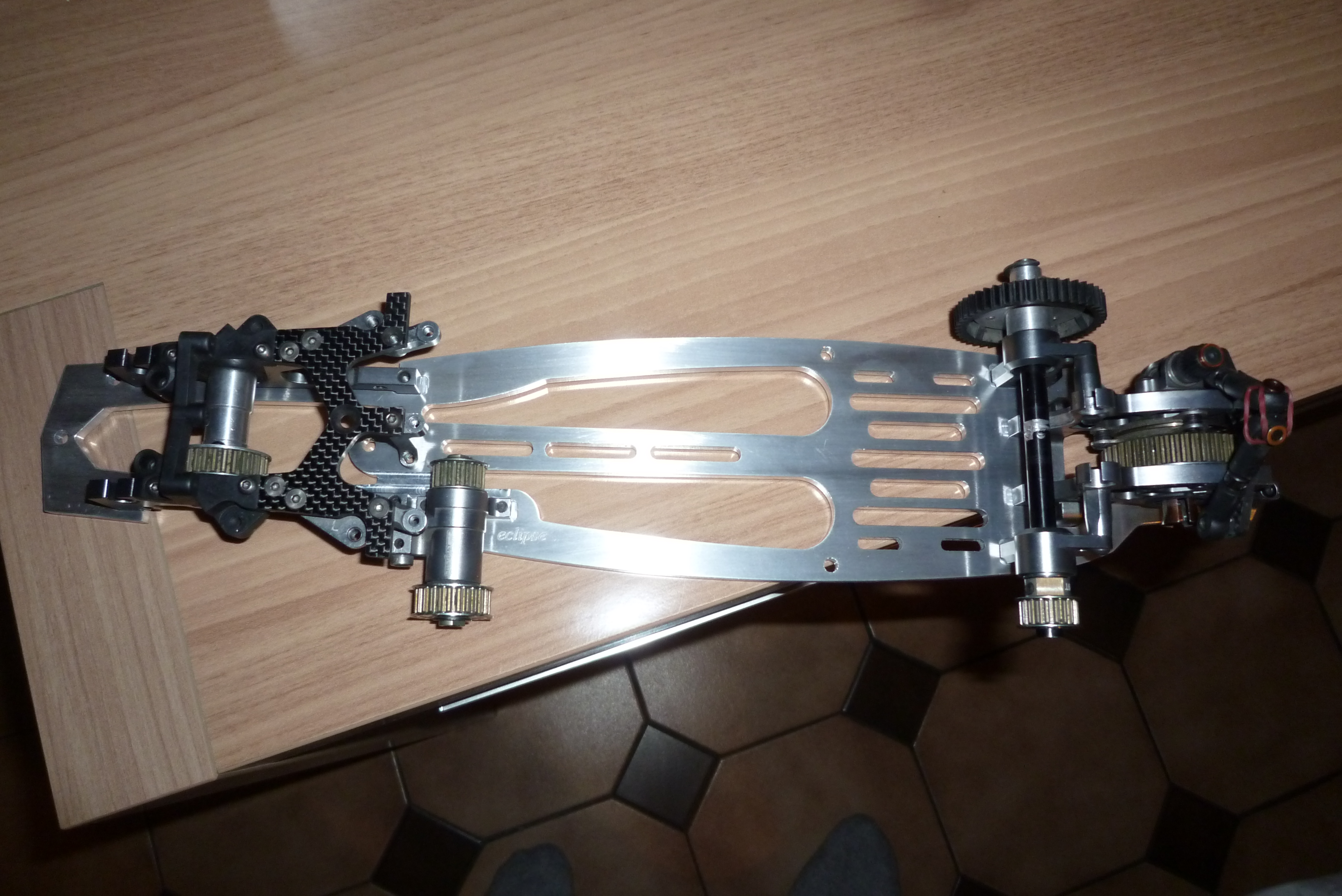

Le support de platine pour mugen mrx 5 opérationnel

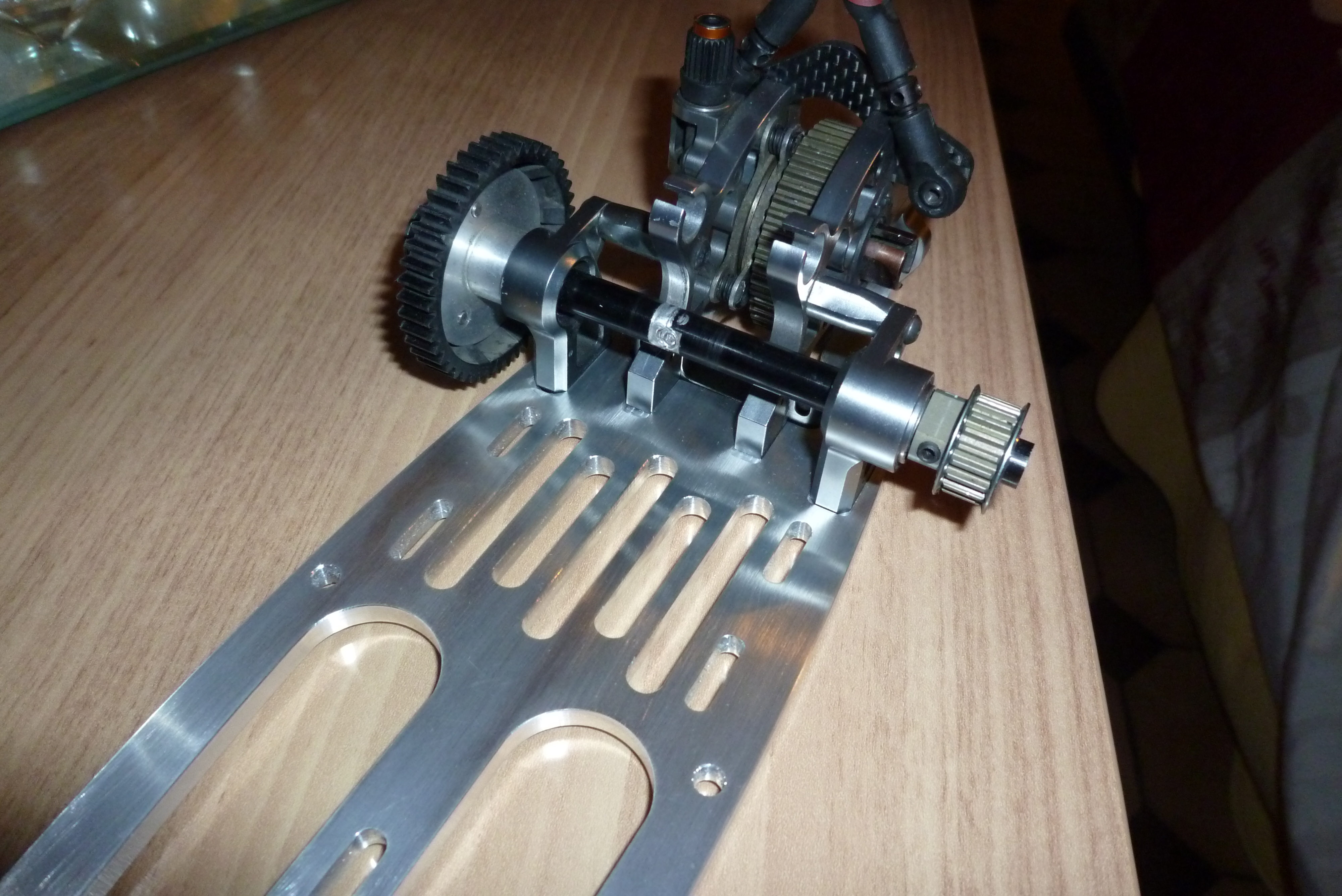

Fabrication d’un chassis original pour une Serpent 977 Thermique mise en électrique……

Vue d’ensemble de ce chassis fait  pour un membre du MCCM

réalisé en ergal de 5mm avec d’énormes prise d’air pour refroidir moteur et accus lipo surpuissant participe à des courses de 1/8 eme en Suisse

dernière version du chassis serpent carbone 5mm championnat de suisse piste 1/8

le moteur de ma proxxon ibs/e ayant laché…j’ai decidé de regarder le systeme de guidage de la petite tete de broche, afin de voir si l’on pourrait l’améliorer…

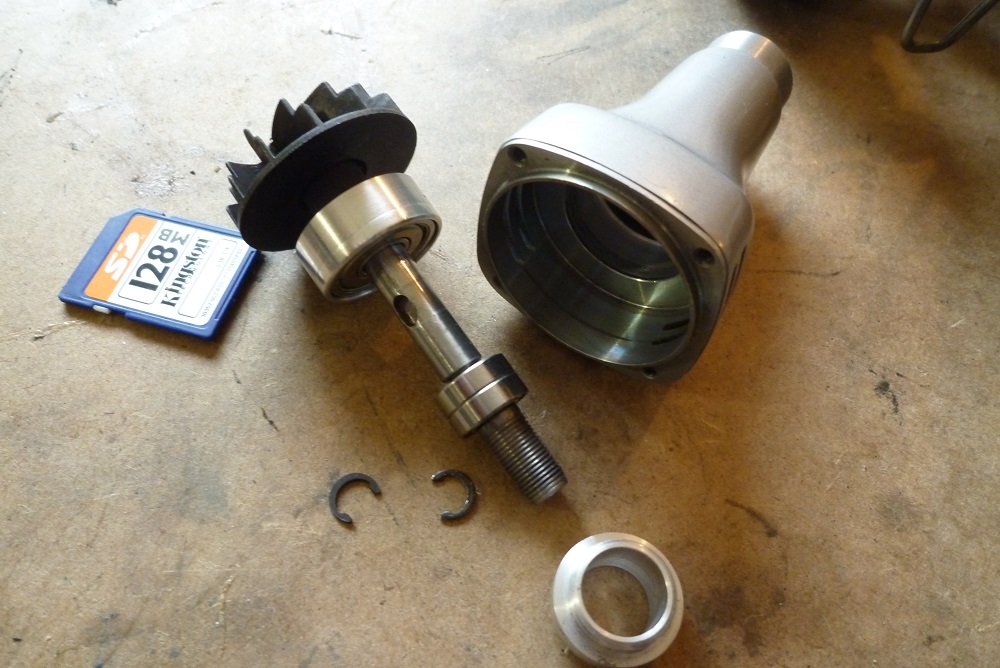

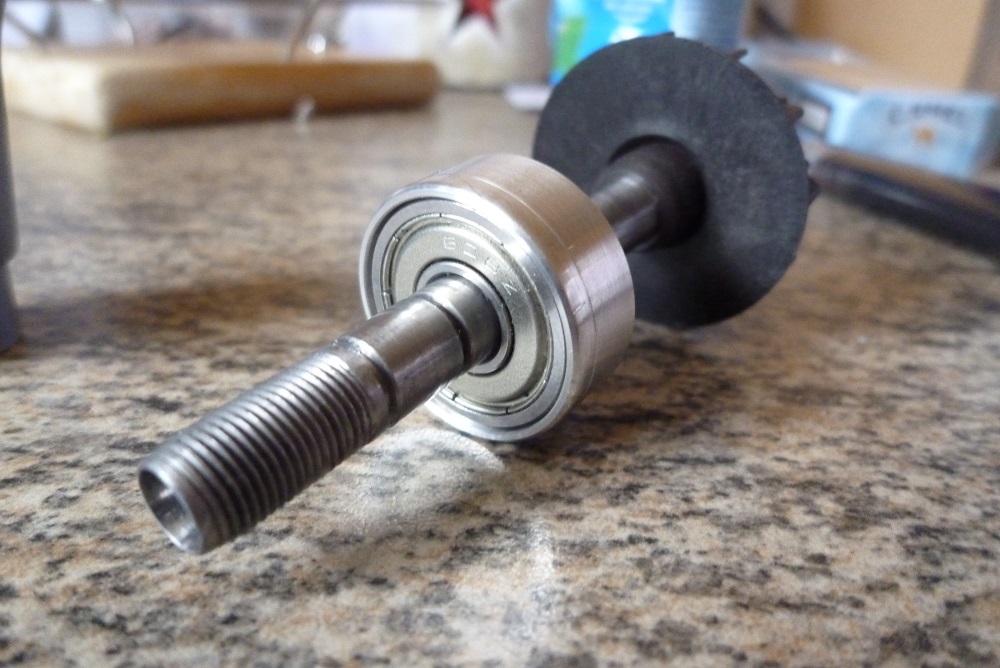

Apres avoir enlevé le clips dans le nez de l’appareil au niveau du serrage pince outil j’ai retiré tout l’ensemble axe et disque de ventilation

obligé de mettre au minimum un rlt de 24mm de dia j’ai du mettre une cage alu car trouvé seulement un 22x8x8

l’ensemble avant montage les deux rlts 14x8x4 sont neufs et montés d’origine j’ai juste mis un circips de 7 dans la gorge intérieure celle de devant pas possible il faut remettre le clips d’origine dur dur

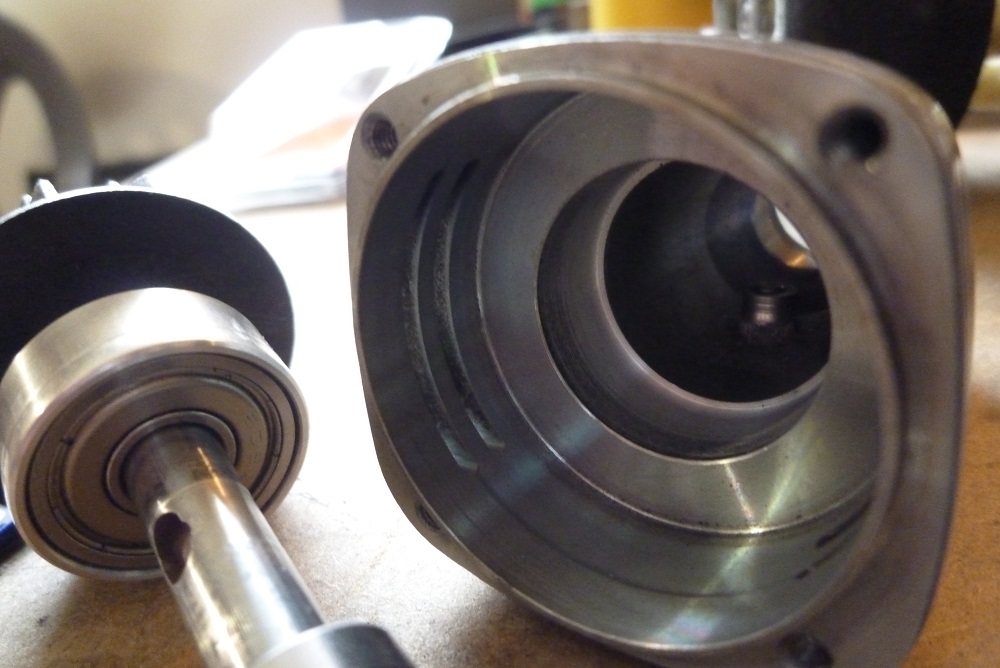

l’alésage 22H7 doit avoir une prof de 12 mm et le roulement bien au fond sinon on ne peux mettre le clip de sureté du nez moi j’ai laissé un peu de jeu au roulement et je l’ai collé avec un peu de loctite bleu mais on peut faire mieux avec une bague ou rondelle etc…

puis j’ai tourné un logement pour un roulement supplémentaire prêt du refroidisseurJ’ai mis un roulement de 22x8x8 dans une cage (24mm de diamètre de l’alésage et 12mm de profond ) mais un 24x8x8 aurait été meilleur , et pas besoin de tourner une bague…mais on fait avec ce qu’on à…sous la main…Et hop remontage et surprise pas de jeux ni longitudinal ni axial…reste plus qu’a trouver un moteur, d’origine ou brushless à voir

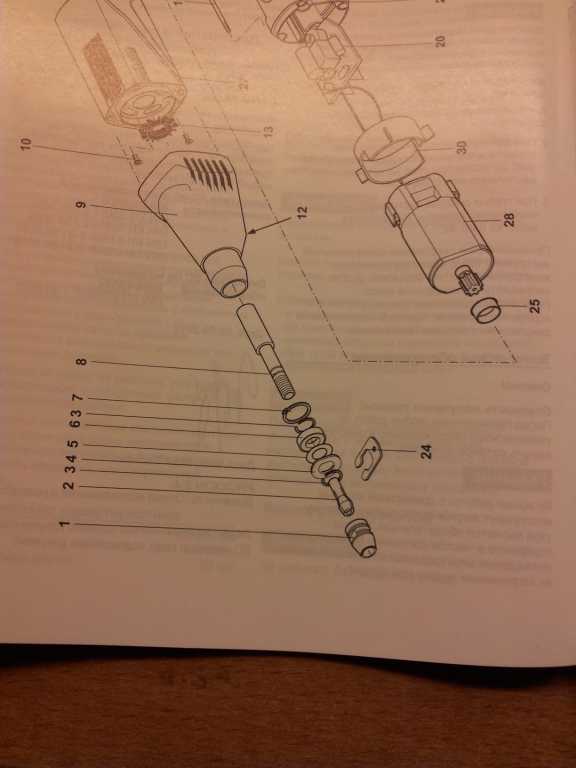

le plan d’origine de l’ib/e ici en photo  ne pas confondre avec l’IBS/E la piece 13 est forcée dans l’IBS/E évitez de toucher c’est mieux

plateau de hand

Habsheim (Haut-Rhin) club ABEH

Ligue 6

Pilotes catégorie Piste 1/10 electrique

saison 1993

Merci à Yann pour cette photo mémorable de quelques membre du Club

2e de la gauche ; Flanders Jocelyn – Grevillot Gilles – Schnoebelen Laurent – Issner Didier – Carrey Francis – Muffat Alexandre – Musslin C –

Que les 1 et 9 me pardonnent  mais ça date ! et ils étaient du Doubs ou de Lorraine…s’ils se reconnaissent…

Souvenir de mon ami Alfred Heid qui à quitté ce monde trop tot  prémonition ou pas il montre vers le ciel …RIP Alfredala…Moi je suis rentré chez moi dans le 68 et lui est monté la haut ?????

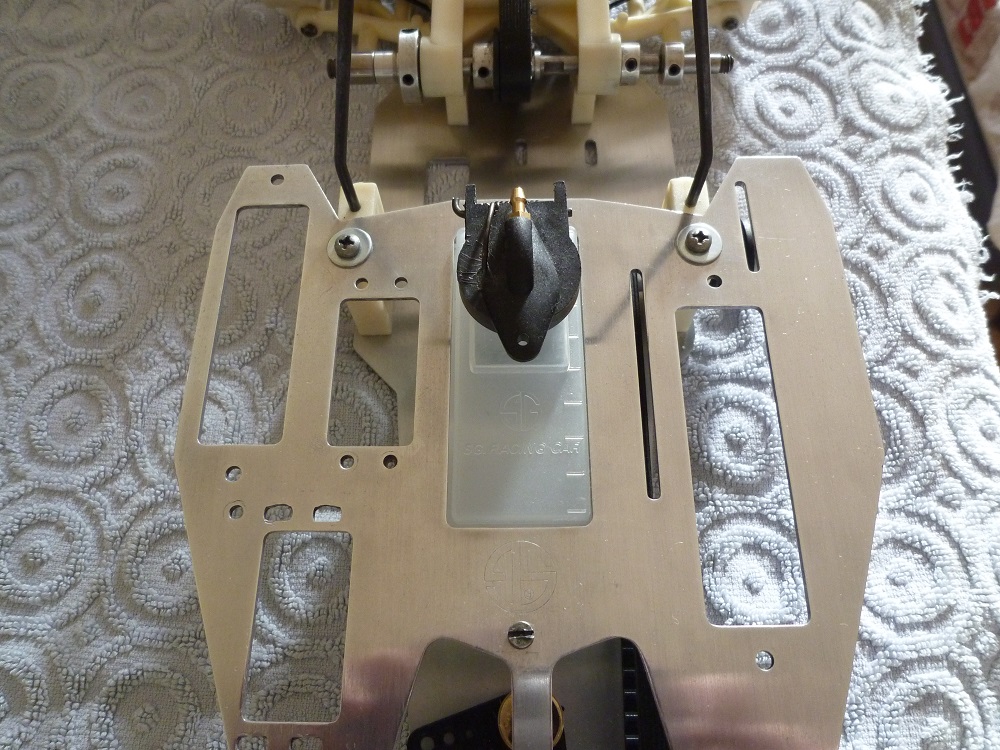

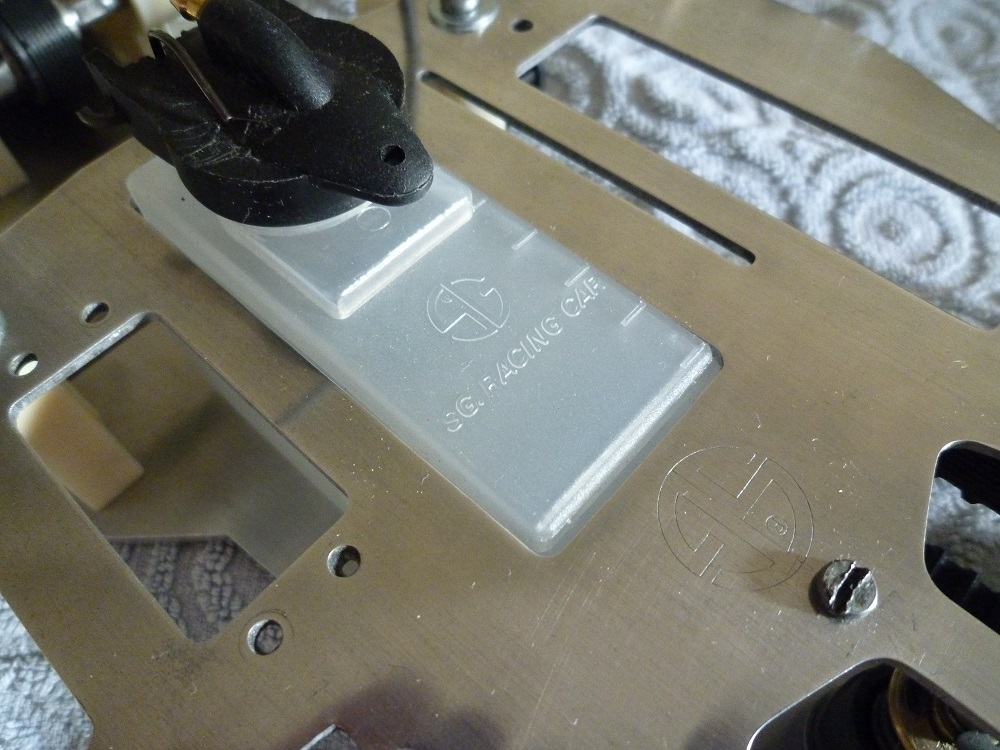

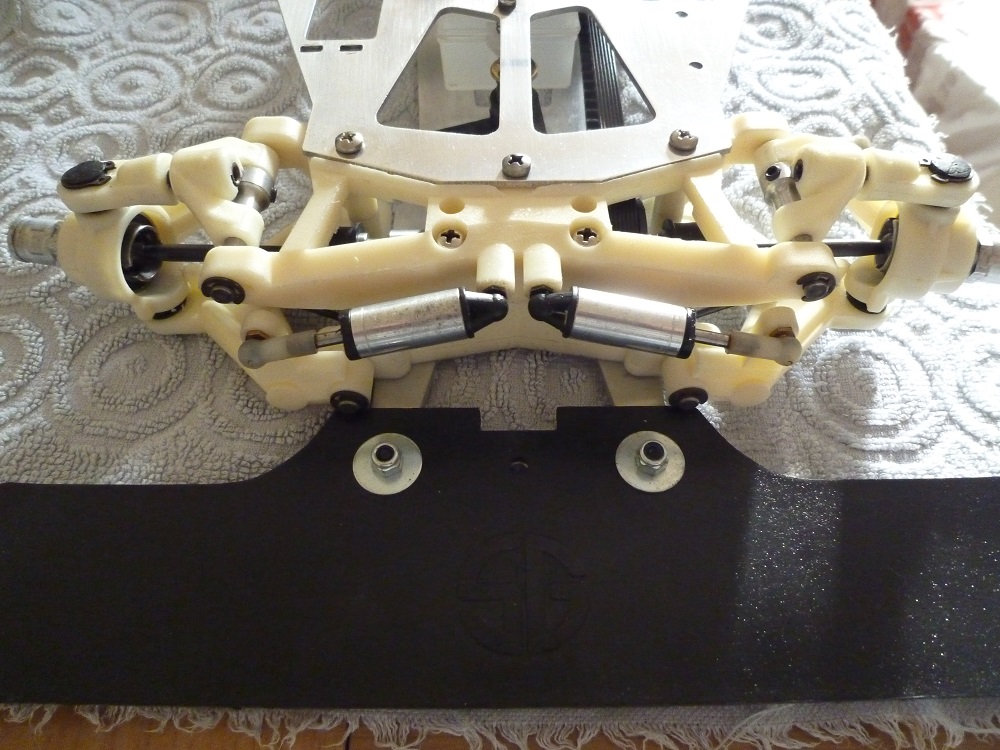

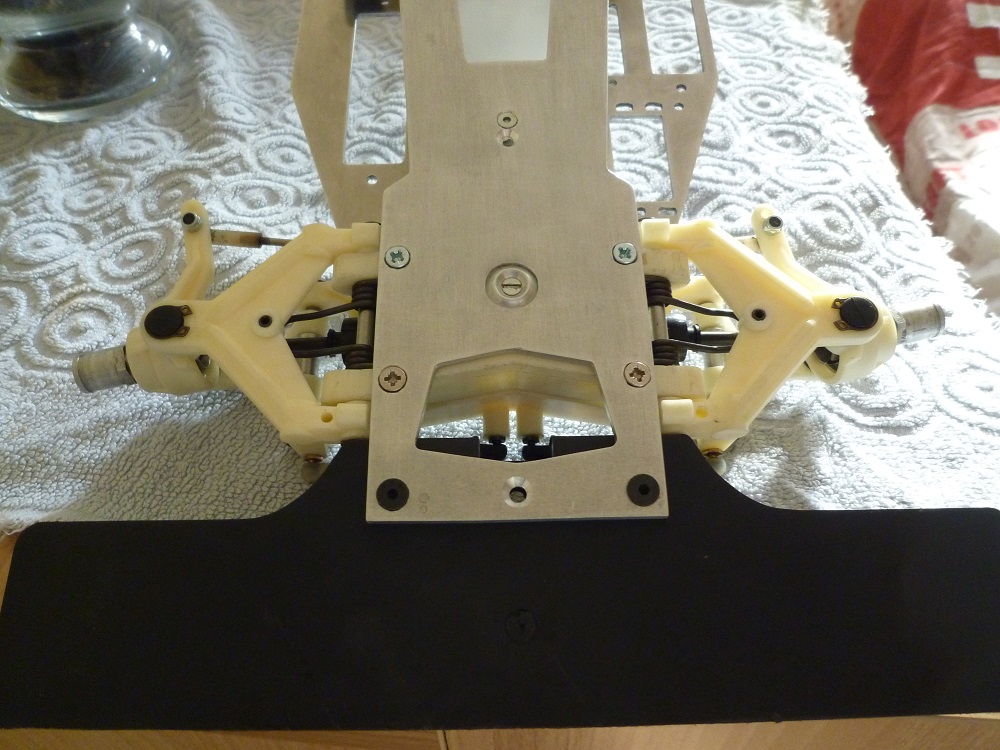

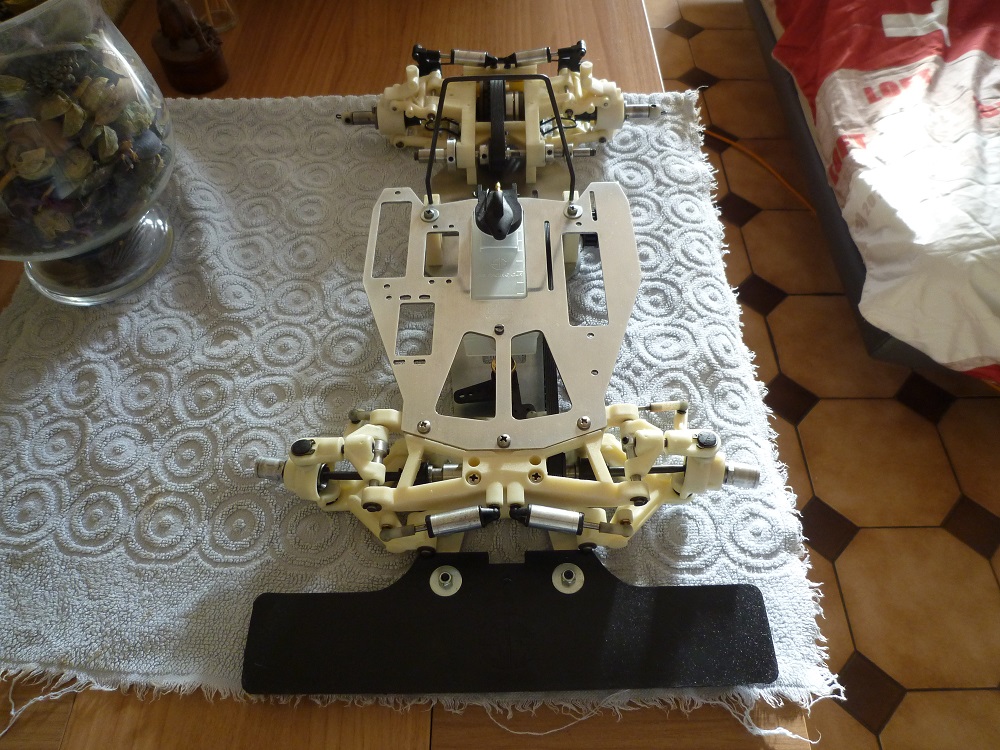

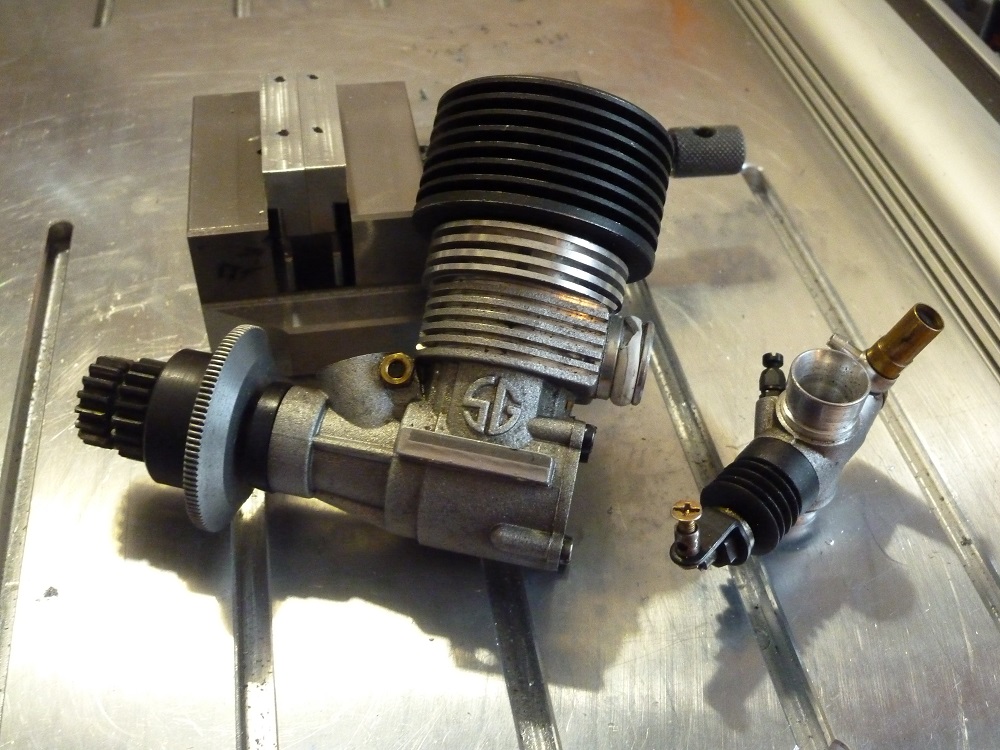

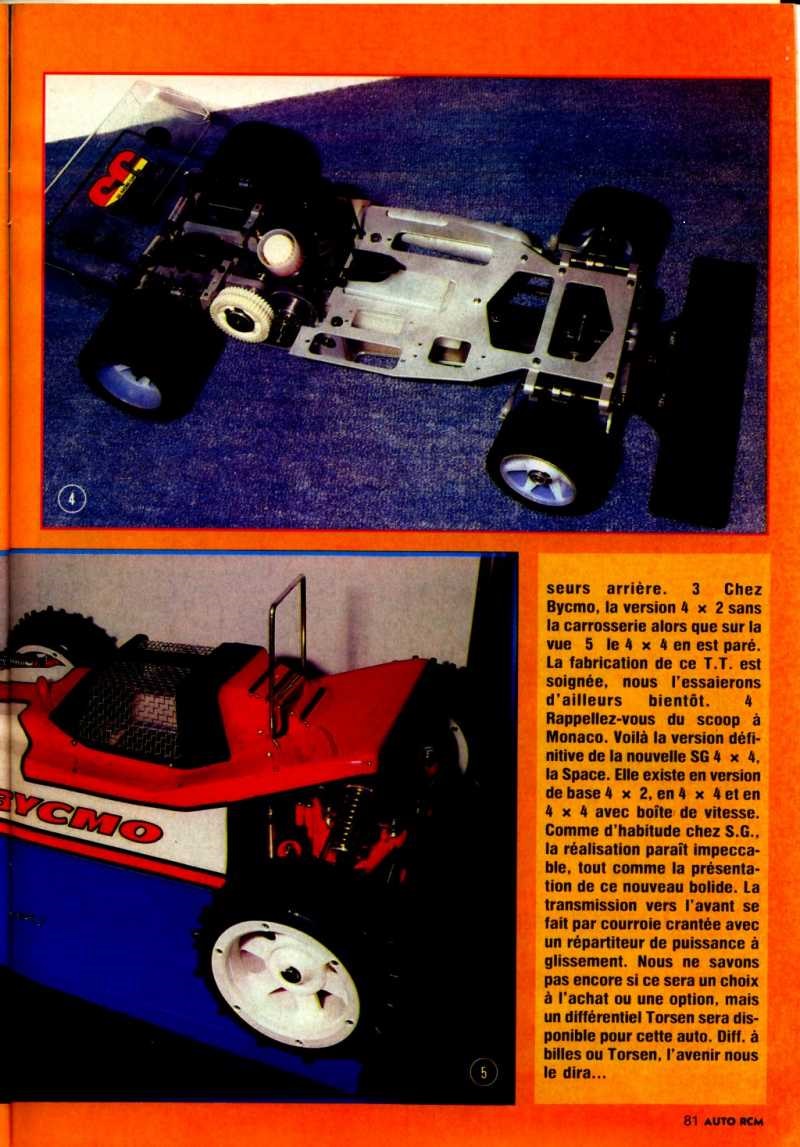

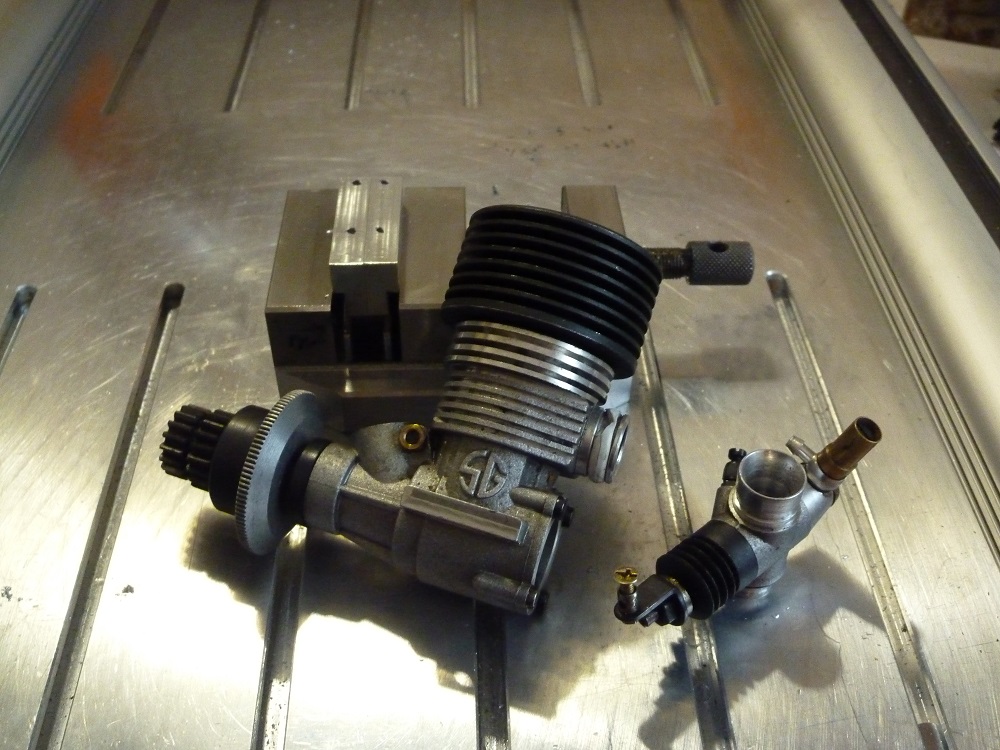

Voici quelques image d’une rénovation modèle SG space 4×4

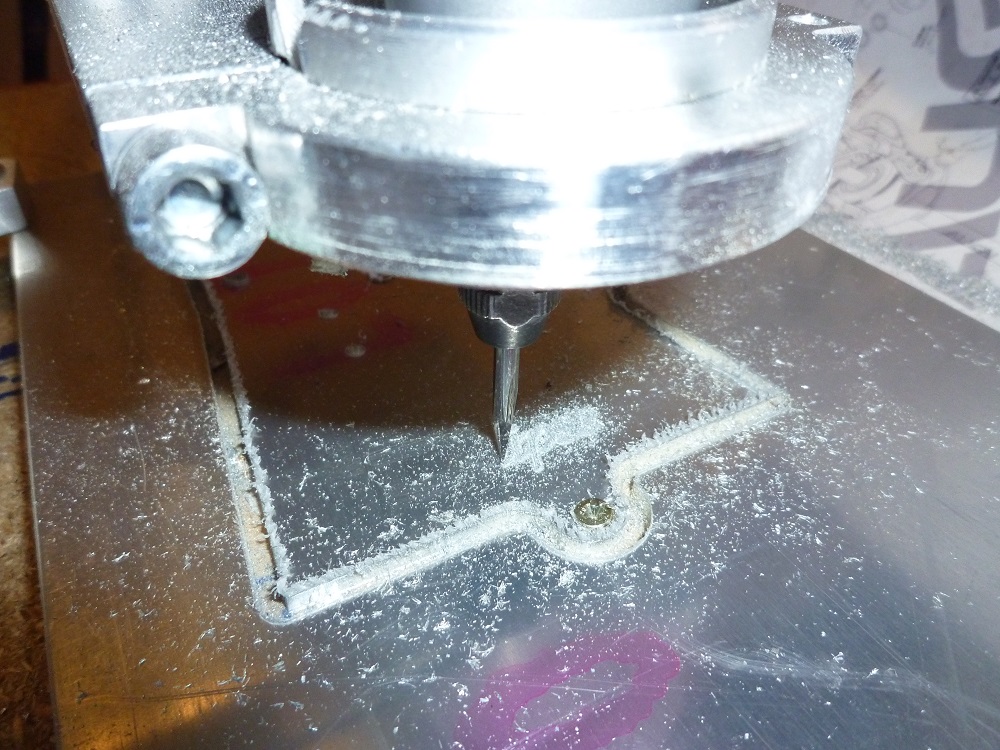

construction cnc artisanale

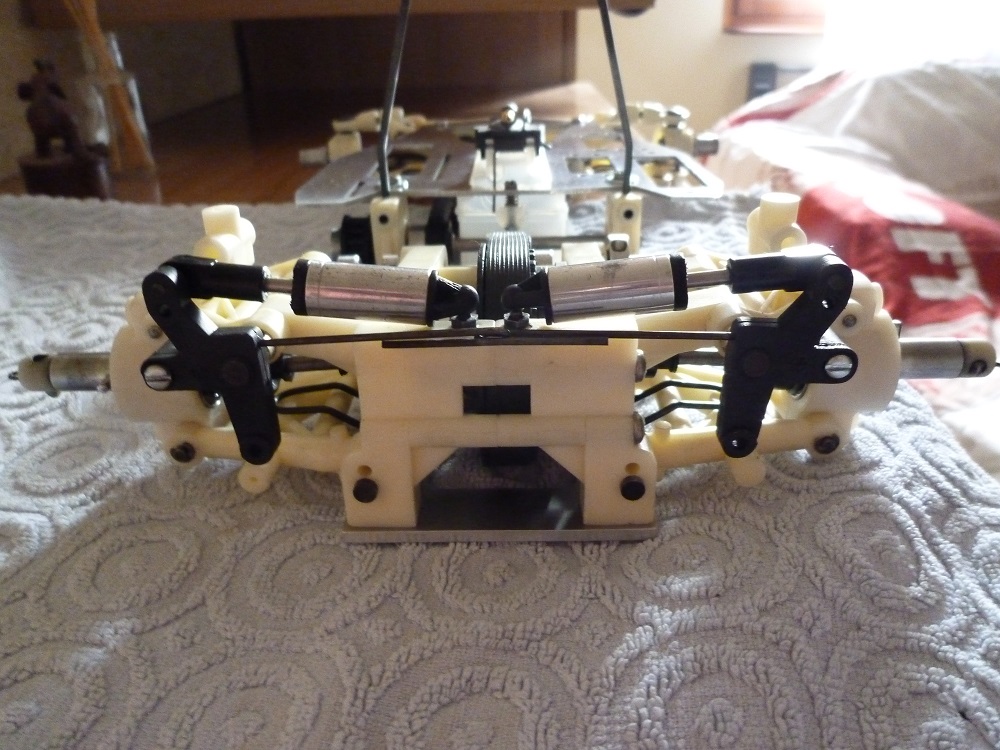

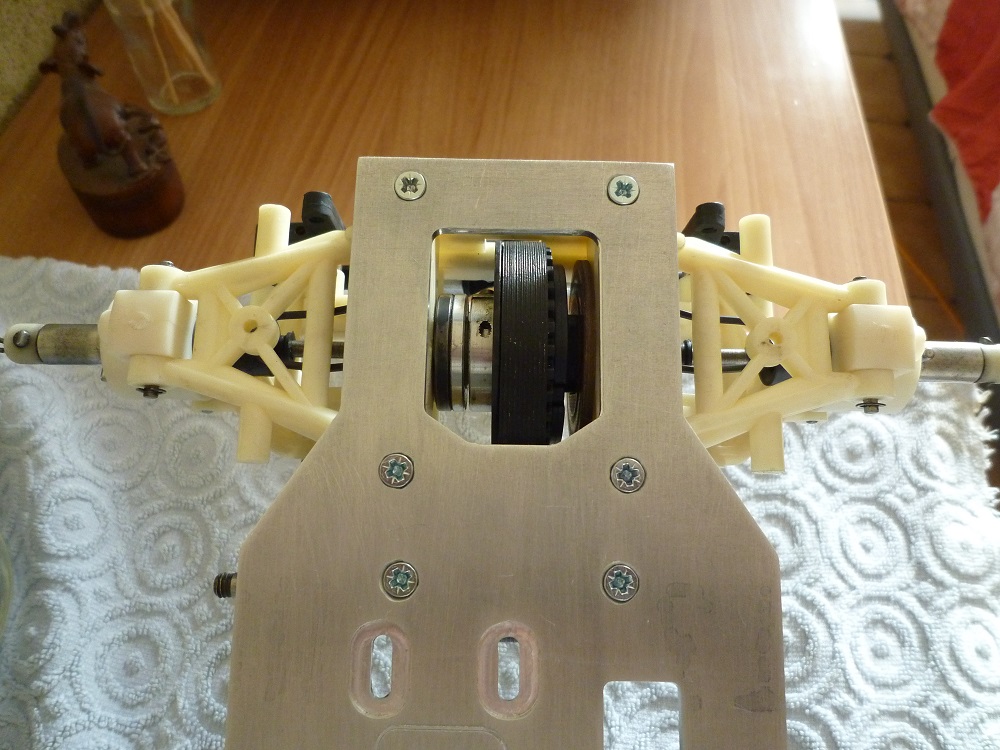

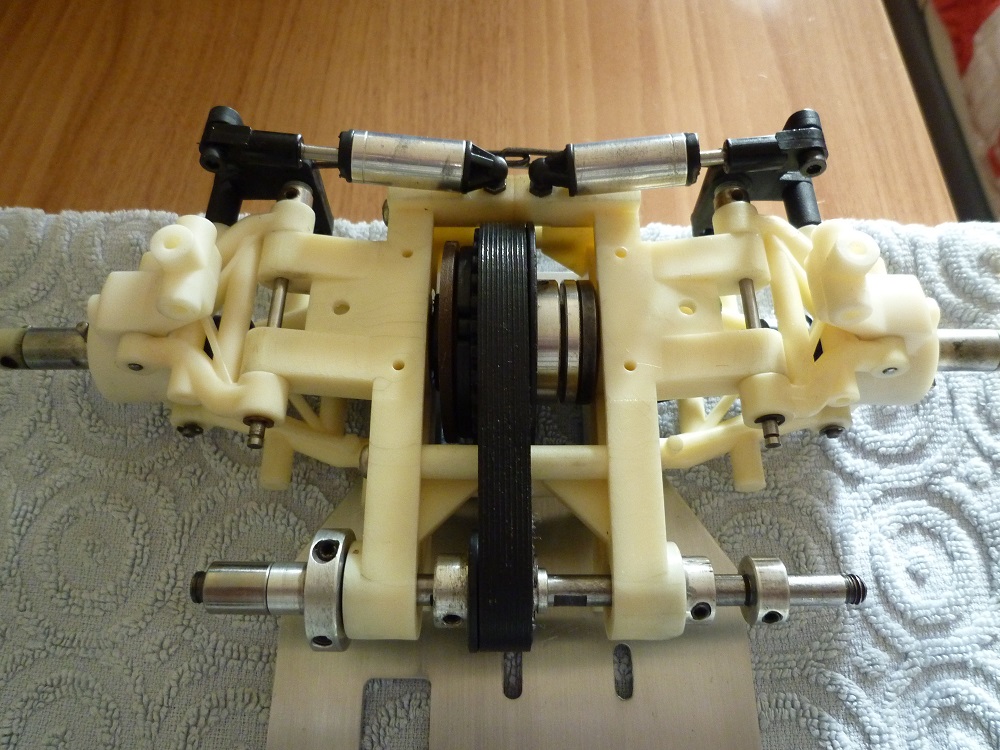

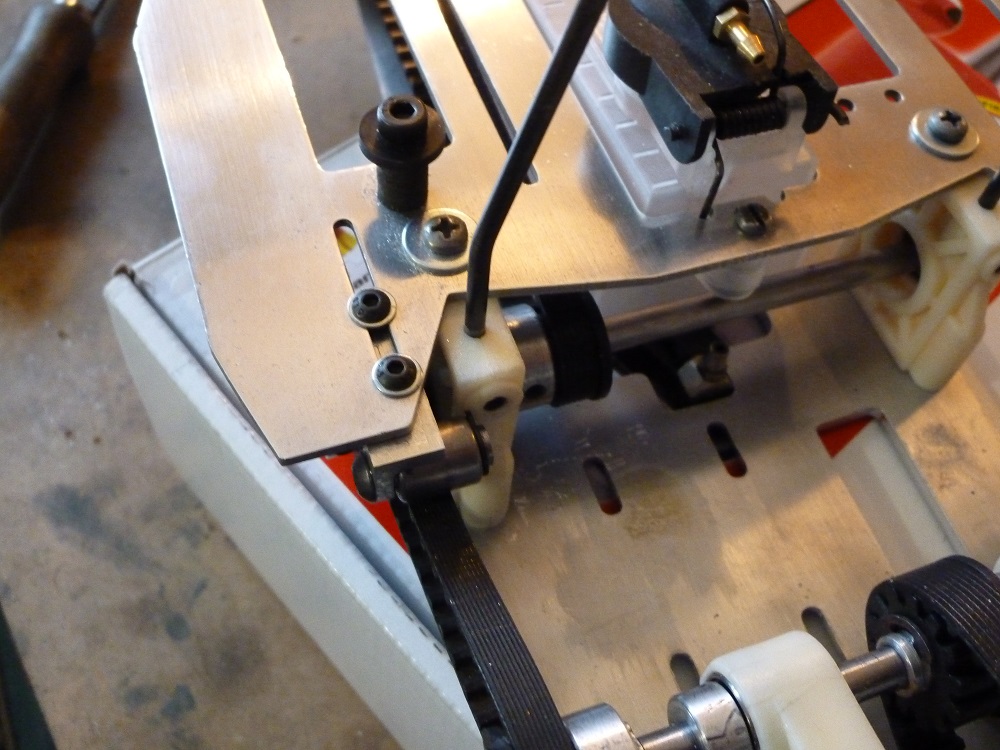

Copie d’une VCS avec systeme de frein perso et tout et tout..à part le diff aucune pièces achetée tout fait avec ma ptite stepcraft

Reception vcs

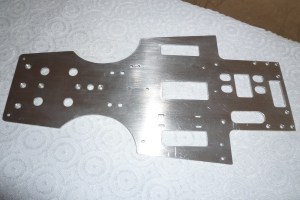

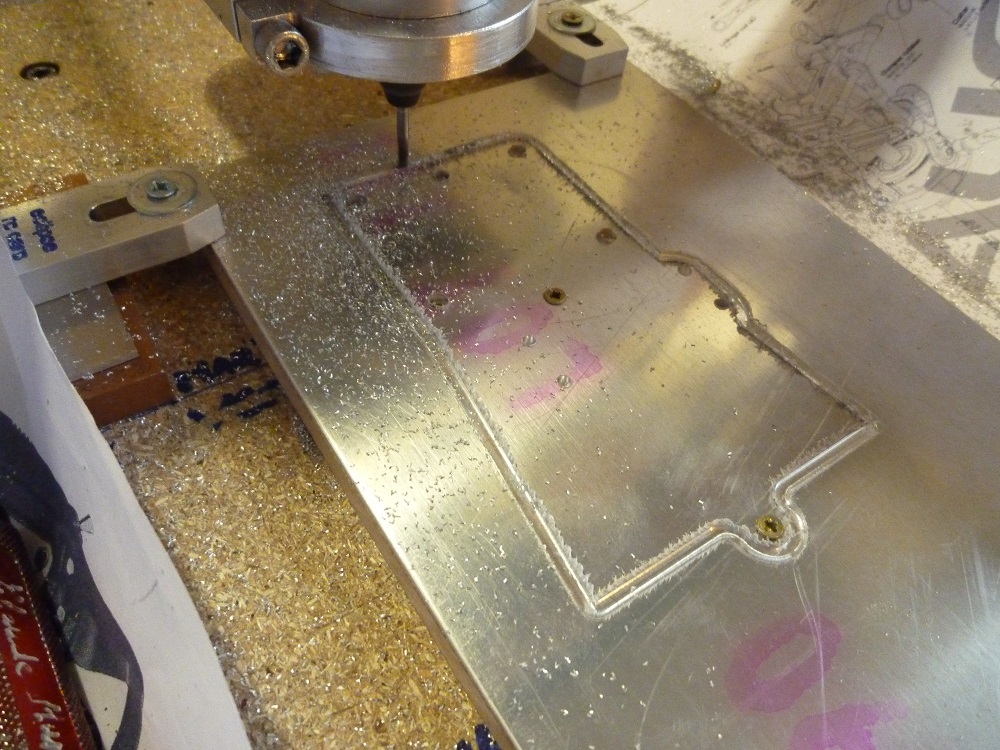

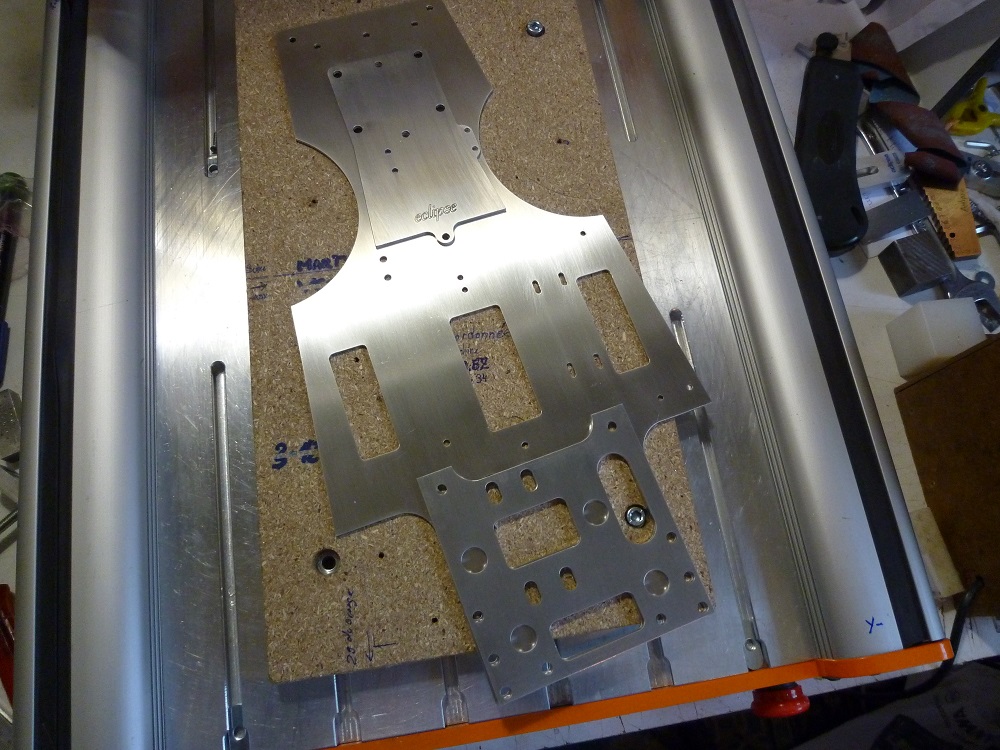

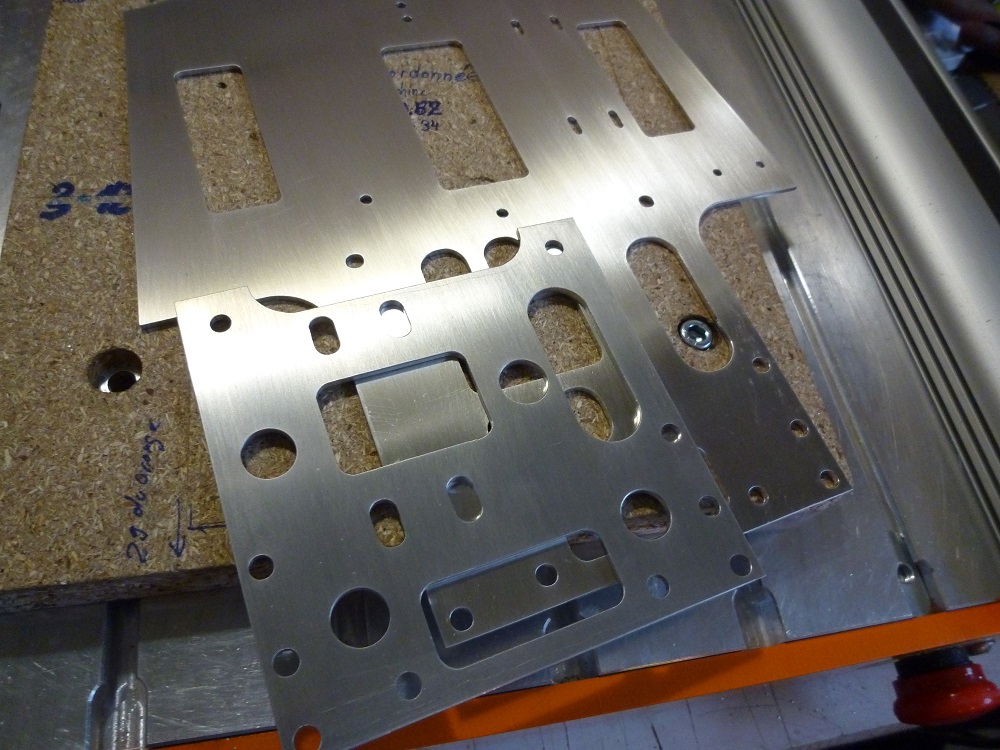

chassis fraisé cnc sur demande autre chassis selon plan ou demande courroies crantées pièces époxy alu nylon etc

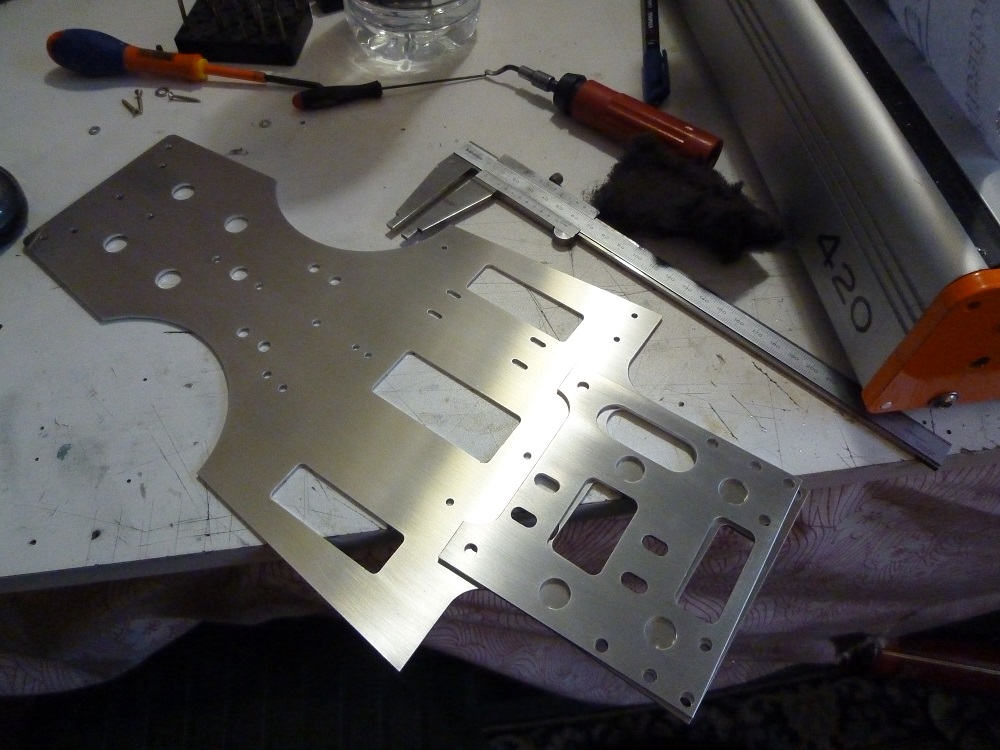

chassis pour SG space en avional 2024 ou en fortal 7075 3mm d’épaisseur marque eclipse

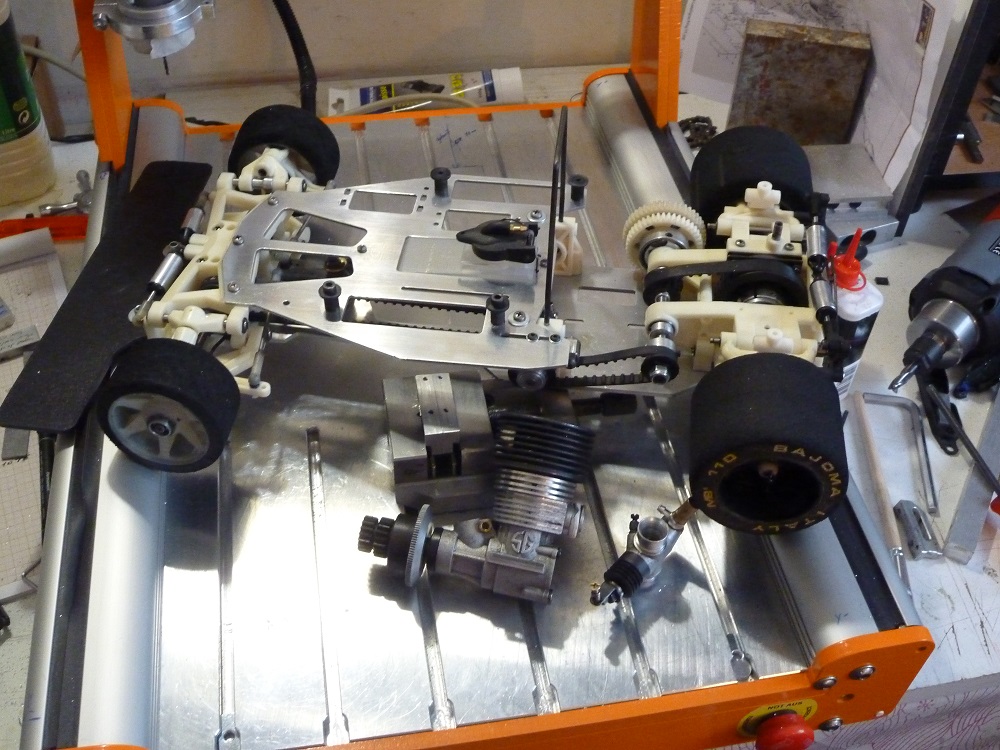

Voici une Space et une VCS (pas encore rénovée
